終わりの熱いロールは1 DCドライブを2つの75×75×2000mmの鋼片製粉します
台分
MOQ
negotiation
価格
Finishing Hot Roll Mill One DC Drives Two 75×75×2000mm Billets
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: BOLONG
証明: CE
モデル番号: 半連続、フル オート
ハイライト:

圧延装置

,

熱間圧延機械

お支払配送条件
パッケージの詳細: 外のパッキングのための木の箱で詰められる
受渡し時間: 30 仕事日はの後のあなたの支払を受け取りました
支払条件: トン/ TまたはL /℃
供給の能力: 1 年ごとの 2sets
仕様
製品材質: 60×60×2000mmの鋼片
製品: Φ8~Φ12mmのつや出しの変形させた棒
一時間毎の出力: 10T/H
容量: 20--転位ごとの80トン
圧延製造所のレイアウトのタイプ: 半連続。
電圧: 380 ボルト
製品の説明

終わりの熱いロールは1 DCドライブを2つの75×75×2000mmの鋼片製粉します



熱いロール製造所のプロセス用機器



設計基礎

 1つの原料spec:60×60×2000mm

 2つの最終製品spec:Φ8~Φ12mmのつや出しの変形させた棒、

                                    切口に長の6-12m

   3一時間毎の出力:8-10t/h



圧延のタイプおよび圧延製造所構成

   1つの圧延製造所のレイアウトのタイプは半連続を採用します。

 2最少セクションΦ10mmを転がすことは75×75mmに基づいて棒を変形させました

鋼片、圧延パスは15です。

 3圧延パスを次第に減らすために「サービスの1つの立場」タイプを採用して下さい。

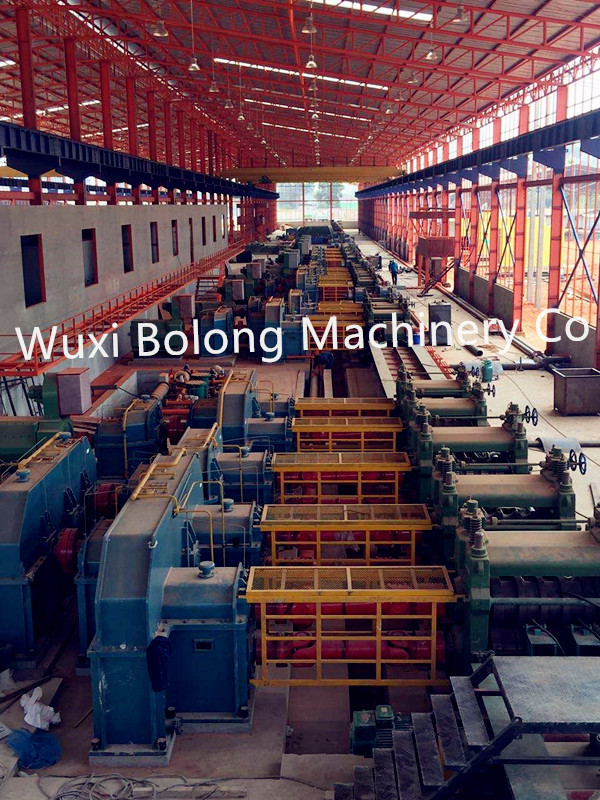

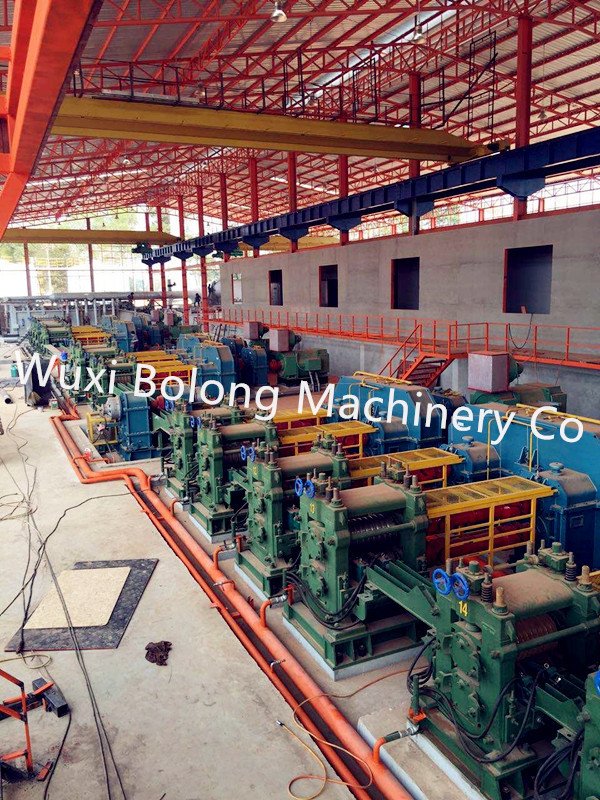

 4全生産ラインの圧延製造所の合計11の立場があります、

Φ400×1荒い圧延製造所を含んで、Φ300×6中間圧延製造所

そしてΦ300×2×2仕上げの圧延製造所。

   5圧延製造所ドライブ:Φ400×1荒い圧延製造所はACモーターです。Φ300×6

中間圧延製造所は「1つのACモーター ドライブ6」です。

仕上げの圧延製造所はです「1 DCドライブ2」

Φ300×2×2

 Φ10mmを転がすために最終製品の最も高い圧延の速度が立つ6

変形させた棒は8m/s.です。

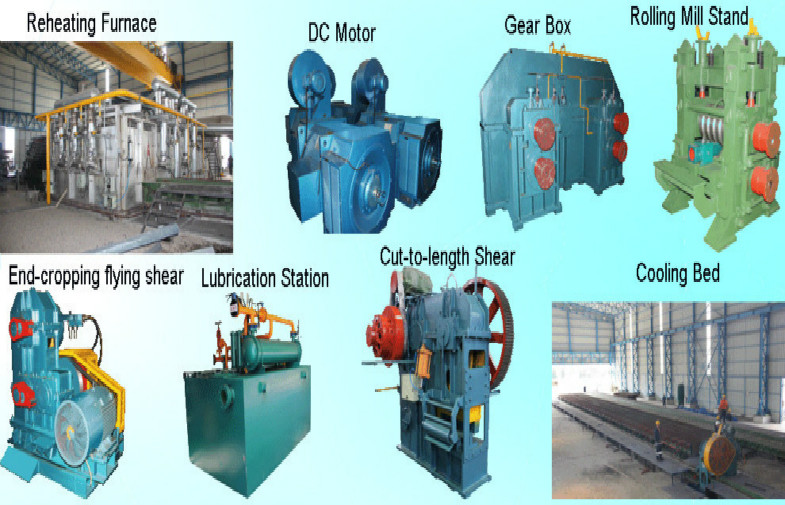

装置の特徴

 1. 圧延製造所の立場はプレストレスト タイプを採用します。このタイプは高いです

剛さおよびローラーを変えること容易。

 2. 圧延製造所の運転は減力剤を加え、二重は採用します

2等級の減少によって結合される変速機。このタイプに次の利点があります:

低い重量、小さい容積、経済的なスペース職業、安価および等。

ギアシャフト材料:、車輪ギヤ材料ZG35CrMo造られる、42CrMo

箱は構造部品です。

       3. 冷却ベッドの入ることは空気ローラー テーブルの自由に採用します

軽い装置の利点がある簡単な入るタイプ、低速

費用および容易な維持はエプロン版のタイプ入ることと比較しました

装置。

       4. 終り作付および多倍長飛行のせん断は採用します

空気のクラッチの周波数制御は、回転タイプ促進します。このタイプの

飛行せん断に低いモーター力、簡単な電気の利点があります

調歩飛行のせん断と比較される制御および低い投資。

      5. 束ねることは機械空気の結合されたタイプを採用します

束ねることのための自動機械および材料はΦ6.5mmワイヤー棒です。



プロセス用機器のリスト

機械部分
1 ひしゃくタレット/ひしゃくの移動車/ひしゃくによって修理されるサポート(顧客によって定められる)
2 タンディッシュ
3 タンディッシュ車
4
5 型の振動装置
6 振動ドライブ装置
7 振動装置のための保護カバー
8 フレームに吹きかける二次coolings
9 管に吹きかける二次coolings
10 二次冷水のための噴霧ノズル
11 二次および第三に冷却のための上部転輪装置
12 機械をまっすぐにする回収
13 機械をまっすぐにする回収のための伝動装置
14 普遍的な接合箇所
15 堅い模造棒
16 模造棒記憶装置
17 模造棒記憶装置のためのガイド・ローラ
18 鋼片配達ローラー テーブル
19 油圧鋼片の補助機関車
20 鋼片のコレクションのためのプラットホーム
21 フレーム切断機械/油圧せん断(顧客によって定められる)
電気設備の制御システム
23 型の振動のための制御システム
24 機械をまっすぐにする回収のための制御システム
25 模造棒のための有効な制御システム
28 鋼片配達ローラー テーブルのための制御システム
29 鋼片のための制御システム
30 中央油圧場所のための制御システム
鉄骨構造
31 主要な鋳造プラットホーム
32 鋳造プラットホーム
33 模造棒貯蔵のためのプラットホーム
補助システム
34 油圧装置
35 二次coolingsの蒸気のための装置の排出
36 二次冷水のための制御システム
37 部分をまっすぐにする回収のための中断された操作箱
38 特別な構成は顧客の要求に従って提供することができます








これは私達の顧客の計画で、私達は熱間圧延製造所を設計し、製造するあなたの特定の条件を一致します



訪問し、点検するべき歓迎!
接触のpersone:天使チャン
接触の電話:+86-13921168736
電子メール:wxzhangying@126.com
