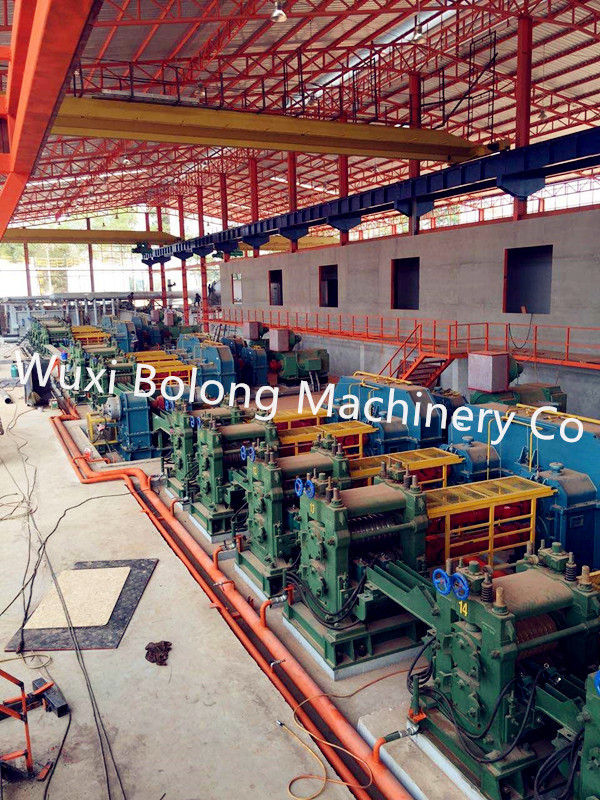

油圧に鋼片の補助機関車の分かれることを用いる長さ12Mの熱間圧延機械に切って下さい
台分
MOQ
negotiation
価格
Cut To Length 12M Hot Rolling Machine With Hydraulic Billet Pusher Grouping
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Bolong
証明: CE,SGS
モデル番号: 半連続
ハイライト:

圧延装置

,

熱間圧延機械

お支払配送条件
パッケージの詳細: 外のパッキングのための木の箱で詰められる
受渡し時間: 30 仕事日はの後のあなたの支払を受け取りました
支払条件: トン/ TまたはL /℃
供給の能力: 1 年ごとの 2sets
仕様
製品材質: 100×100×2000mmの鋼片
製品: Φ10~Φ28mmのつや出しの変形させた棒
一時間毎の出力: 10T/H
電圧: 380 V
重量: 1T-100T
保証: 1 年間
製品の説明

油圧に鋼片の補助機関車の分かれることを用いる長さ12Mの熱間圧延機械に切って下さい





熱いロール製造所のプロセス用機器



設計基礎

1つの原料spec:100×100×2000mm

2つの最終製品spec:Φ10~Φ28mmのつや出しの変形させた棒、

                                     切口に長の12m

3一時間毎の出力:10t/h



圧延のタイプおよび圧延製造所構成

1つの圧延製造所のレイアウトのタイプは半連続を採用します。

2最少セクションΦ10mmを転がすことは75×75mmに基づいて棒を変形させました

鋼片、圧延パスは15です。

3圧延パスを次第に減らすために「サービスの1つの立場」タイプを採用して下さい。

4全生産ラインの圧延製造所の合計11の立場があります、

Φ400×1荒い圧延製造所を含んで、Φ300×6中間圧延製造所

そしてΦ300×2×2仕上げの圧延製造所。

5圧延製造所ドライブ:Φ400×1荒い圧延製造所はACモーターです。Φ300×6

中間圧延製造所は「1つのACモーター ドライブ6」です。

仕上げの圧延製造所はです「1 DCドライブ2」

Φ300×2×2

Φ10mmを転がすために最終製品の最も高い圧延の速度が立つ6

変形させた棒は8m/s.です。



装置の特徴

1. 圧延製造所の立場はプレストレスト タイプを採用します。このタイプは高いです

剛さおよびローラーを変えること容易。

2. 圧延製造所の運転は減力剤を加え、二重は採用します

2等級の減少によって結合される変速機。このタイプに次の利点があります:

低い重量、小さい容積、経済的なスペース職業、安価および等。

ギアシャフト材料:、車輪ギヤ材料ZG35CrMo造られる、42CrMo

箱は構造部品です。

3. 冷却ベッドの入ることは空気ローラー テーブルの自由に採用します

軽い装置の利点がある簡単な入るタイプ、低速

費用および容易な維持はエプロン版のタイプ入ることと比較しました

装置。

4. 終り作付および多倍長飛行のせん断は採用します

空気のクラッチの周波数制御は、回転タイプ促進します。このタイプの

飛行せん断に低いモーター力、簡単な電気の利点があります

調歩飛行のせん断と比較される制御および低い投資。

5. 束ねることは機械空気の結合されたタイプを採用します

束ねることのための自動機械および材料はΦ6.5mmワイヤー棒です。



プロセス用機器のリスト



いいえ 装置の名前 Qty

単位

重量

(t)

合計

重量

(t)

主要な性能
1 ブラケットを分けること 1セット 5 5

タイプ:油圧鋼片の補助機関車

分かれること

最高ブラケットによって貯えられる鋼片。Qty:

40pcs

最高ブラケットによって貯えられる鋼片。

重量:3.5t

鋼片の補助機関車:

推圧:25KN

速度を押すこと:前方0.05m/s、

後方0.1m/s

打撃:1350mm

2 炉の充満ローラー テーブル

2

グループ

s

4.8 9.6

タイプ:中心にされた運転、

リバーシブル

ローラー:φ240×650mm

ローラーの間隔:890mm

ローラーの線形速度

表面:1m/s

運転モーター:AC15KW

3 鋼片の補助機関車 1セット 3.5 3.5

タイプ:油圧鋼片の補助機関車

推圧:100KN

打撃:650mm

速度を押すこと:前方0.05m/s、

後方0.1m/s

水圧シリンダ:

φ150/φ105mm

システム圧力:10MPa

働く油圧:6.3MPa

4 緩衝 1セット 0.5 0.5 タイプ:ばねの緩衝
5 供給ブラケット 1セット 1 1 タイプ:構造部分
6 鋼片は機械で造ります 1セット 5 5

タイプ:車の横の移動鎖

推圧:0.2KN

速度を押すこと:0.875m/s

打撃:4000mm

運転モーター:AC7.5KW

7

炉のローラー

テーブル

2

グループ

s

4 8

タイプ:リバーシブル中心にされた運転

ローラー:φ240×600mm

ローラーの間隔:1000mm

ローラーの線形速度

表面:2m/s

運転モーター:AC7.5KW

8 機械の前の働くローラー テーブル 1グループ 8 8

タイプ:リバーシブル中心にされた運転

ローラー:φ240×900mm

ローラーの間隔:1000mm

ローラーの線形速度

表面:2.6m/s

運転モーター:AC15KW

9

Φ400荒い圧延

製造所

1

立場

60 60

立場のタイプ:3ロール プレストレスト タイプ

ローラー:φ400-φ350×800mm

ローラーの最高開始:50mm

最高。圧延力:1000KN

最高。圧延のトルク:30×2KN.m

フライホイール:φ1800mm

主要なモーター:AC800Kw

10

二重層のローラー

テーブル

1セット 10 10
11

中間ローラー

テーブル

1

グループ

5 5

タイプ:中心にされた運転、

リバーシブル

ローラー:φ200×700mm

ローラーの間隔:1000mm

ローラーの線形速度

表面:2.6m/s

運転モーター:AC7.5KW

12

1#終り作付

飛行せん断

1セット 8 8

タイプ:空気のクラッチ、

回転式周波数制御の速度

タイプ

最高切断。セクション:1500mmの²

切断温度≥850℃

運転モーター:YTSZ30KW

13

Φ300×6

中間

連続的な圧延

製造所のグループ

1

立場

80 90

立場のタイプ:プレストレスト2ロール

ローラー:φ330-φ280×600mm

最高ローラー。開始:30mm

最高。圧延力:600KN

最高。圧延のトルク:15×2KN.m

主要なモーター:AC630Kw

14 中継器 4セット 1.5 6 タイプ:構造部分
15

Φ300×2仕上げ

連続的な圧延

製造所

2

グループ

s

20 40

立場のタイプ:プレストレスト タイプ

ローラー:φ330-φ280×600mm

最高ローラー。開始:20mm

最高。圧延力:250KN

最高。圧延のトルク:4.5×2KN.m

主要なモーター:DC450Kw

16

2#終り作付

飛行せん断

1セット 8 8

タイプ:空気のクラッチ、

周波数制御の速度、回転式タイプ

最高切断。セクション:250mmの²

切断温度≥850℃

運転モーター:YTSZ30KW

17 縦のループ 1セット

タイプ:空気のループ上下に

ループ開始の高さ:320mm

18

残された熱

後処置

圧延機

1セット 2.5 2.5
19 ピンチ ロール

タイプ:空気に締め金で止めることの周波数制御の速度

ローラー:φ240×60mm

ローラーの表面の線形速度:4.5~9m/s

20 多倍長飛行のせん断 1セット 8 8

タイプ:空気のクラッチ、

周波数制御の速度、回転式タイプ

最高切断。セクション:150mm

切断温度:≥600℃

運転モーター:YTSZ 37Kw

21 ロールを終り締め金で止めること 2セット 2.5 5

タイプ:空気に締め金で止めること、

周波数制御の速度

ローラー:φ240×60mm

ローラーの表面の線形速度:

4.5~8m/s

運転モーター:YTSZ11KW

22

冷却ベッド

入る装置

1セット 35 35

タイプ:空気非ローラーのテーブル

入ること

入る持続期間:1.5s/time

23 冷却ベッド

タイプ:一歩ずつ

有効範囲:4.5×42mの²

ギヤ間隔:90mm

固定ギヤ間隔:500mm

移動可能なギヤ間隔:500mm

ステップ持続期間:2s/time

運転モーター:AC55Kw

24 直線装置 1set 3.5 3.5

タイプ:チェーン単一の運転

ローラー:φ100×400mm

ローラーの表面の線形速度:0.2m/s

運転モーター:AC1.5KW

25 冷却ベッドの出口装置 1set 30 30

タイプ:油圧横断サポートはタイプします

回転式持続期間:6s/time

26 冷却ベッドのふれのローラー テーブル 5groups 2 10

タイプ:ベルトによって中心にされる運転

ローラー:φ200×700mm

ローラーの間隔:1000mm

ローラーの表面の線形速度:2.5m/s

運転モーター:AC7.5KW

27 最終製品の打抜き機 1set 10 10

タイプ:上部の切断のタイプ

油圧せん断

最終製品

切削抵抗:1600KN

刃の幅:800mm

刃の入り口:160mm

切断の時間:6times/min

28

後ローラー テーブル

切断

1group 5 5

タイプ:ベルトによって中心にされる運転

ローラー:φ200×700mm

ローラーの間隔:1000mm

ローラーの表面の線形速度:2.5m/s

運転モーター:AC7.5KW

29

切口に長

バッフル

1set 0.2 0.2

タイプ:空気に持ち上がること

バッフルの入り口:150mm

30

棒移動

機械追い込み

ローラー テーブル

1group 6 6

タイプ:ベルトによって中心にされる運転

ローラー:φ200×700mm

ローラーの間隔:1000mm

ローラーの表面の線形速度:2.5m/s

運転モーター:AC7.5KW

31

棒移動

機械

1set 5 5

タイプ:空気に持ち上がること、

鎖タイプの移動棒

チェーン ピッチ:38.1mm

チェーン間隔:1600mm

移動の速度:0.6m/s

運転モーター:AC11Kw

32 コレクションの直線装置 1set 0.275 0.275

タイプ:空気の押す版

タイプ

33 コレクション装置 1set 2.5 2.5

タイプ:二重チャネルの回転式タイプ

コレクションの重量:3500kg

回転式チャネルの変更

持続期間:6.8s

運転モーター:AC7.5KW

34

コレクションのふれ

ローラー テーブル

1group 4.5 4.5

タイプ:鎖によって中心にされる運転

ローラー:φ200×400mm

ローラーの間隔:800mm

ローラーの線形速度

表面:0.52m/s

運転モーター:AC7.5KW

35 機械を束ねること 1group 4 4

タイプ:空気の上昇

落ちます、機械回転によって結合されるタイプ

最高束ねること。外の直径:350mm

1つの束回を束ねること:8s

運転モーター:AC1.5KW

36

機械を束ねること

ふれのローラー テーブル

1set 3 3

タイプ:鎖によって中心にされる運転

ローラー:φ200×400mm

ローラーの間隔:1000mm

ローラーの表面の線形速度:0.52m/s

運転モーター:AC7.5KW



これは私達の顧客の計画で、私達は熱間圧延製造所を設計し、製造するあなたの特定の条件を一致します。
