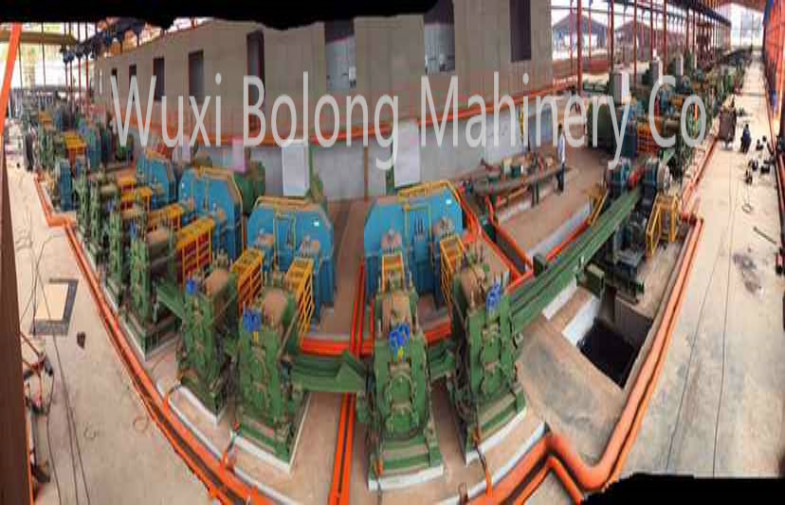

電気制御セリウムの証明書が付いている変形させた棒熱間圧延製造所
熱いロール製造所のプロセス用機器
設計基礎
1つの原料spec:80×80×3000mmの鋼鉄鋼片
2つの最終製品spec:Φ8~Φ28mmのつや出しの変形させた棒、
切口に長の6-12m
3一時間毎の出力:8t/h
圧延のタイプおよび圧延製造所構成
1つの圧延製造所のレイアウトのタイプは半連続を採用します。
2最少セクションΦ10mmを転がすことは80×80mmに基づいて棒を変形させました
鋼片、圧延パスは15です。
3圧延パスを次第に減らすために「サービスの1つの立場」タイプを採用して下さい。
4全生産ラインの圧延製造所の合計11の立場があります、
Φ400×1荒い圧延製造所を含んで、Φ300×6中間圧延製造所
そしてΦ300×2×2仕上げの圧延製造所。
5圧延製造所ドライブ:Φ400×1荒い圧延製造所はACモーターです。Φ300×6
中間圧延製造所は「1つのACモーター ドライブ6」です。
仕上げの圧延製造所はです「1 DCドライブ2」
Φ300×2×2
Φ10mmを転がすために最終製品の最も高い圧延の速度が立つ6
変形させた棒は8m/s.です。
装置の特徴
1. 圧延製造所の立場はプレストレスト タイプを採用します。このタイプは高いです
剛さおよびローラーを変えること容易。
2. 圧延製造所の運転は減力剤を加え、二重は採用します
2等級の減少によって結合される変速機。このタイプに次の利点があります:
低い重量、小さい容積、経済的なスペース職業、安価および等。
ギアシャフト材料:、車輪ギヤ材料ZG35CrMo造られる、42CrMo
箱は構造部品です。
3. 冷却ベッドの入ることは空気ローラー テーブルの自由に採用します
軽い装置の利点がある簡単な入るタイプ、低速
費用および容易な維持はエプロン版のタイプ入ることと比較しました
装置。
4. 終り作付および多倍長飛行のせん断は採用します
空気のクラッチの周波数制御は、回転タイプ促進します。このタイプの
飛行せん断に低いモーター力、簡単な電気の利点があります
調歩飛行のせん断と比較される制御および低い投資。
5. 束ねることは機械空気の結合されたタイプを採用します
束ねることのための自動機械および材料はΦ6.5mmワイヤー棒です。
プロセス用機器のリスト
いいえ |
装置の名前 |
Qty |
単位 重量 (t) |
合計 重量 (t) |
主要な性能 |
1 |
ブラケットを分けること |
1セット |
5 |
5 |
タイプ:油圧鋼片の補助機関車 分かれること 最高ブラケットによって貯えられる鋼片。Qty: 40pcs 最高ブラケットによって貯えられる鋼片。 重量:3.5t 鋼片の補助機関車: 推圧:25KN 速度を押すこと:前方0.05m/s、 後方0.1m/s 打撃:1350mm |
2 |
炉の充満ローラー テーブル |
2 グループ s |
4.8 |
9.6 |
タイプ:中心にされた運転、 リバーシブル ローラー:φ240×650mm ローラーの間隔:890mm ローラーの線形速度 表面:1m/s 運転モーター:AC15KW |
3 |
鋼片の補助機関車 |
1セット |
3.5 |
3.5 |
タイプ:油圧鋼片の補助機関車 推圧:100KN 打撃:650mm 速度を押すこと:前方0.05m/s、 後方0.1m/s 水圧シリンダ: φ150/φ105mm システム圧力:10MPa 働く油圧:6.3MPa |
4 |
緩衝 |
1セット |
0.5 | 0.5 |
タイプ:ばねの緩衝 |
5 |
供給ブラケット |
1セット |
1 | 1 |
タイプ:構造部分 |
6 |
鋼片は機械で造ります |
1セット | 5 | 5 |
タイプ:車の横の移動鎖 推圧:0.2KN 速度を押すこと:0.875m/s 打撃:4000mm 運転モーター:AC7.5KW |
7 |
炉のローラー テーブル |
2 グループ s |
4 |
8 |
タイプ:リバーシブル中心にされた運転 ローラー:φ240×600mm ローラーの間隔:1000mm ローラーの線形速度 表面:2m/s 運転モーター:AC7.5KW |
8 |
機械の前の働くローラー テーブル |
1グループ | 8 | 8 |
タイプ:リバーシブル中心にされた運転 ローラー:φ240×900mm ローラーの間隔:1000mm ローラーの線形速度 表面:2.6m/s 運転モーター:AC15KW |
9 |
Φ400荒い圧延 製造所 |
1 立場 |
60 | 60 |
立場のタイプ:3ロール プレストレスト タイプ ローラー:φ400-φ350×800mm ローラーの最高開始:50mm 最高。圧延力:1000KN 最高。圧延のトルク:30×2KN.m フライホイール:φ1800mm 主要なモーター:AC800Kw |
10 |
二重層のローラー テーブル |
1セット | 10 | 10 | |
11 |
中間ローラー テーブル |
1 グループ |
5 | 5 |
タイプ:中心にされた運転、 リバーシブル ローラー:φ200×700mm ローラーの間隔:1000mm ローラーの線形速度 表面:2.6m/s 運転モーター:AC7.5KW |
12 |
1#終り作付 飛行せん断 |
1セット |
8 | 8 |
タイプ:空気のクラッチ、 回転式周波数制御の速度 タイプ 最高切断。セクション:1500mmの² 切断温度≥850℃ 運転モーター:YTSZ30KW |
13 |
Φ300×6 中間 連続的な圧延 製造所のグループ |
1 立場 |
80 | 90 |
立場のタイプ:プレストレスト2ロール ローラー:φ330-φ280×600mm 最高ローラー。開始:30mm 最高。圧延力:600KN 最高。圧延のトルク:15×2KN.m 主要なモーター:AC630Kw |
14 |
中継器 |
4セット |
1.5 |
6 |
タイプ:構造部分 |
15 |
Φ300×2仕上げ 連続的な圧延 製造所 |
2 グループ s |
20 |
40 |
立場のタイプ:プレストレスト タイプ ローラー:φ330-φ280×600mm 最高ローラー。開始:20mm 最高。圧延力:250KN 最高。圧延のトルク:4.5×2KN.m 主要なモーター:DC450Kw |
16 |
2#終り作付 飛行せん断 |
1セット |
8 |
8 |
タイプ:空気のクラッチ、 周波数制御の速度、回転式タイプ 最高切断。セクション:250mmの² 切断温度≥850℃ 運転モーター:YTSZ30KW |
17 |
縦のループ |
1セット |
タイプ:空気のループ上下に ループ開始の高さ:320mm |
||
18 |
残された熱 後処置 圧延機 |
1セット |
2.5 | 2.5 |
|
19 |
ピンチ ロール |
タイプ:空気に締め金で止めることの周波数制御の速度 ローラー:φ240×60mm ローラーの表面の線形速度:4.5~9m/s |
|||
20 |
多倍長飛行のせん断 |
1セット | 8 | 8 |
タイプ:空気のクラッチ、 周波数制御の速度、回転式タイプ 最高切断。セクション:150mm 切断温度:≥600℃ 運転モーター:YTSZ 37Kw |
21 |
ロールを終り締め金で止めること |
2セット | 2.5 | 5 |
タイプ:空気に締め金で止めること、 周波数制御の速度 ローラー:φ240×60mm ローラーの表面の線形速度: 4.5~8m/s 運転モーター:YTSZ11KW |
22 |
冷却ベッド 入る装置 |
1セット | 35 | 35 |
タイプ:空気非ローラーのテーブル 入ること 入る持続期間:1.5s/time |
23 |
冷却ベッド |
タイプ:一歩ずつ 有効範囲:4.5×42mの² ギヤ間隔:90mm 固定ギヤ間隔:500mm 移動可能なギヤ間隔:500mm ステップ持続期間:2s/time 運転モーター:AC55Kw |
|||
24 |
直線装置 |
1set | 3.5 | 3.5 |
タイプ:チェーン単一の運転 ローラー:φ100×400mm ローラーの表面の線形速度:0.2m/s 運転モーター:AC1.5KW |
25 |
冷却ベッドの出口装置 |
1set | 30 | 30 |
タイプ:油圧横断サポートはタイプします 回転式持続期間:6s/time |
26 |
冷却ベッドのふれのローラー テーブル |
5groups | 2 | 10 |
タイプ:ベルトによって中心にされる運転 ローラー:φ200×700mm ローラーの間隔:1000mm ローラーの表面の線形速度:2.5m/s 運転モーター:AC7.5KW |
27 |
最終製品の打抜き機 |
1set | 10 | 10 |
タイプ:上部の切断のタイプ 油圧せん断 最終製品 切削抵抗:1600KN 刃の幅:800mm 刃の入り口:160mm 切断の時間:6times/min |
28 |
後ローラー テーブル 切断 |
1group | 5 | 5 |
タイプ:ベルトによって中心にされる運転 ローラー:φ200×700mm ローラーの間隔:1000mm ローラーの表面の線形速度:2.5m/s 運転モーター:AC7.5KW |
29 |
切口に長 バッフル |
1set | 0.2 | 0.2 |
タイプ:空気に持ち上がること バッフルの入り口:150mm |
30 |
棒移動 機械追い込み ローラー テーブル |
1group | 6 | 6 |
タイプ:ベルトによって中心にされる運転 ローラー:φ200×700mm ローラーの間隔:1000mm ローラーの表面の線形速度:2.5m/s 運転モーター:AC7.5KW |
31 |
棒移動 機械 |
1set | 5 | 5 |
タイプ:空気に持ち上がること、 鎖タイプの移動棒 チェーン ピッチ:38.1mm チェーン間隔:1600mm 移動の速度:0.6m/s 運転モーター:AC11Kw |
32 |
コレクションの直線装置 |
1set | 0.275 | 0.275 |
タイプ:空気の押す版 タイプ |
33 |
コレクション装置 |
1set | 2.5 | 2.5 |
タイプ:二重チャネルの回転式タイプ コレクションの重量:3500kg 回転式チャネルの変更 持続期間:6.8s 運転モーター:AC7.5KW |
34 |
コレクションのふれ ローラー テーブル |
1group | 4.5 | 4.5 |
タイプ:鎖によって中心にされる運転 ローラー:φ200×400mm ローラーの間隔:800mm ローラーの線形速度 表面:0.52m/s 運転モーター:AC7.5KW |
35 |
機械を束ねること |
1group | 4 | 4 |
タイプ:空気の上昇 落ちます、機械回転によって結合されるタイプ 最高束ねること。外の直径:350mm 1つの束回を束ねること:8s 運転モーター:AC1.5KW |
36 |
機械を束ねること ふれのローラー テーブル |
1set | 3 | 3 |
タイプ:鎖によって中心にされる運転 ローラー:φ200×400mm ローラーの間隔:1000mm ローラーの表面の線形速度:0.52m/s 運転モーター:AC7.5KW |
