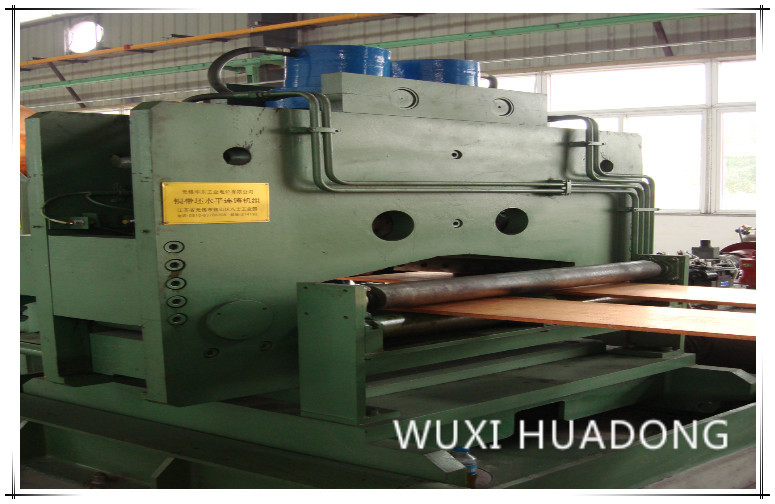

合金の銅版のストリップの鋳造機械平板の連続的な2繊維
Ⅰ .SPECIFICATIONS
1. タイプの鋳造の指定
*生産の変化:銅の基礎合金（cupronickel）の鋼片は巻きます
2.完成品のコイルの指定
2.1鋼片の数:2つのストリップ
2.2鋼片の幅:380mm-500mm
2.3鋼片の厚さ:16 - 20mm
2.4コイルの内径:最低Φ 600 - 800mm
2.5コイルの外径:最高Φ1800mm
2.6コイルの最高重量:最高:6000kg
3. 鋼片の厚さの相違の保証の価値
3.1鋼片の横断厚さの相違:<0.75mm-0.3 （型の修正の後で）
3.2鋼片の縦方向の厚さの相違: <0>
3.3製錬炉によって製錬のための平均エネルギーの消費:250-380kwh/t
3.4炉の把握による温度の保存のための平均エネルギーの消費:50-80kwh/t
3.5最高の押し、引く力:50KN
3.6押し、引く速度範囲:1.5-70mm/秒
3.7平均最高の鋳造の速度:300mm/分
3.8油圧せん断の最高のせん断力:600KN
3.9コイラーの巻く速度:750mm/min
Ⅱ。銅の連続鋳造機械プロセス部品表
| いいえ。 | 装置の名前 | 単位 | QTY |
| 1 | ライン頻度誘導の製錬炉（を含む溶ける溝および建築材料を並べること） | セット | 1 |
| 2 | 製錬炉の鉄心、水ジャケットおよびコイル | セット | 1 |
| 3 | タンディッシュ | セット | 1 |
| 4 | 炉を握るライン頻度誘導（を含む溶ける溝および建築材料を並べること） | セット | 1 |
| 5 | 炉の把握の鉄心、水ジャケットおよびコイル | セット | 1 |
| 6 | 建物を並べるための型 | セット | 1 |
| 7 | クリスタライザー | セット | 2 |
| 8 | グラファイト型 | セット | 1 |
| 9 | クリスタライザーの密封の鋼鉄型 | セット | 1 |
| 10 | 模造棒（ステンレス鋼から成っている） | セット | 1 |
| 11 | 模造版 | セット | 1 |
| 12 | クリスタライザーのための冷水の配分装置 | セット | 1 |
| 13 | 二次冷却装置 | セット | 1 |
| 14 | 回収機械 | セット | 1 |
| 15 | 油圧フォローアップのせん断機械 | セット | 1 |
| 16 | Corelessのコイラー | セット | 2 |
| 17 | 製錬炉のための水冷却されたケーブル | セット | 1 |
| 18 | 油圧装置 | 大ぞろい | 1 |
| 19 | 電気制御システム | 大ぞろい | 1 |
| 20 | 製錬炉のための調整の変圧器（正価格販売、歩む） | セット | 1 |
| 21 | 炉を握るための調整の変圧器（正価格販売、歩む） | セット | 1 |
| 22 | ガスの防御装置 | セット | 1 |
| 23 | 表面温度の温度計 | セット | 1 |
| 24 | 機械単位のための特別な用具 |
装置のⅣ .MAJORの技術的な変数
| 1 | 製錬炉: | |
| 1.1 | 炉の総合容量 | 5.0T |
| 1.2 | 炉の有効な容量 | 2.5T |
| 1.3 | 炉の電圧 | 380V |
| 1.4 | 炉力 | 600KW |
| 1.5 | 溶融速度 | 2t/h |
| 1.6 | 補償の後の力率: | 0.95-1.0 |
| 1.7 | 誘導器の段階そして接続モードの数: |
単相シリーズ関係
|
| 1.8 | 変圧器の評価される容量: |
900KVAによって水冷却される単巻変圧器（三相380V入って来ライン
|
| 1.9 | コイルの冷却モード: | 水冷却 |
| 1.10 | 冷水の消費: | 5m3/h |
| 1.11 | 炉の最高温度: | 1500℃ |
| 2 | 炉セクションの把握 |
|
| 2.1 | 炉の有効な容量: | 4.0T |
| 2.2 | 有効な鋳造容量: | 85以下dB |
| 2.3 | 評価される電圧: | 380V |
| 2.4 | 評価される力: | 250KW |
| 2.5 | 変圧器の評価される容量: |
400KVAによって水冷却される単巻変圧器 （三相380V入って来ライン 正価格販売歩んだ電圧調整）。 |
| 2.6 | 補償の後の力率: | 0.95-1.0 |
| 2.7 | 温度調整の精密: | ±8℃ |
| 2.8 | 炉の最高温度: | 1300℃ |
| 2.9 | コイルの冷却モード: |
水冷却
|
| 3 | 型 | |
| 3.1 | 幅 | 380- 500mm |
| 3.2 | 厚さ | 16-20mm。 |
| 3.3 | 材料 | 銅の薮と（T2の銅から成っている）並ぶ1Cr18Ni9Tiステンレス鋼 |
| 4 | 二次冷却装置 | |
| 4.1 | 使用水量: | 3mの³ /h |
| 4.2 | 水圧: | 0.2-0.3Mpa |
| 5 | 回収機械 | |
| 5.1 | 最高押し、引く力: | 50KN |
| 5.2 | 速度: | 速度: |
| 5.3 | 最低の打撃の範囲: |
0.1mm
|
| 5.4 | 最も短い待機時間 | 0.01S |
| 5.5 | ACサーボ モーター: | Siemensモーター（11KW） |
| 5.6 | モーターの評価される回転速度: | 3000r/min |
| 5.7 | 静的なトルク: | △Tw= 60K Mo （60で） 70N-M |
| 6 |
二重鋼片の油圧上部のせん断機械:
|
|
| 6.1 | せん断力: | 600KN |
| 6.2 | せん断の厚さ: | 20mm |
| 6.3 | せん断の幅: | 500mm |
| 6.4 | せん断の速度: |
0- 5mm/s
|
| 6.5 | せん断の打撃: | 80mm |
| 6.6 | せん断機械の最高のフォローアップの打撃: | 200mm |
| 7 | コイラー機械単位 | |
| 7.1 | 力: | 5.5KW |
| 7.2 | 回転速度: | 1420r/min |
| 7.3 | コイラーの変位の打撃: | 800mm |
| 8 | 油圧場所 | |
| 8.1 |
製錬炉および保有物の炉のための油圧場所のモーター力:
|
2× 7.5KW |
| 8.2 | 回収機械のための油圧場所のモーター力: | 2× 7.5KW |
| 8.3 | 上部のせん断機械のための油圧ポンプのモーター力: |
2× 11KW
|
| 8.4 | コイラーのための油圧ポンプのモーター力: | 2× 7.5KW |
Ⅵ。 売り上げ後のサービス
1。装置の主体は1年間の自由な保証を過し、特別な部品は
