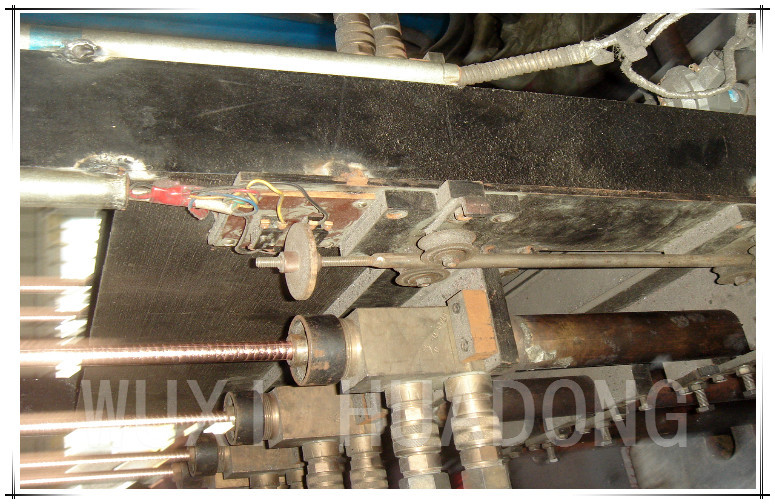

酸素のない銅の棒8mmの上向きの連続鋳造機械50HZ電気炉
無酸素銅ロッドΦ8mm連続鋳造生産ライン
機器の構成
シングルファーネス、連続鋳造機、ギルドホイールフレーム、ワイヤーフレーム、ダブルバーコイリングマシン、水冷システム、温度測定システム、制御システム。
機器の主な技術パラメーター
1、コア周波数誘導炉があります
(1)T2銅棒の製造(原料電解銅、光沢線)
(2)炉体構造
(3)電気炉出力45KW
(4)電気炉電圧380V
(5)電気炉50HZの周波数
(6)150kg未満の溶融速度
(7)電気炉容量500kg
2、連続鋳造機
(1)キャストロッド2の数
(2)キャストロッド直径仕様8 mm; ヘッド番号2
(3)ドライブACサーボドライブ
(4)サーボモーター力1.3KW
(5)液面の追跡精度は+ 2mm
3、ダブルバーコイリングマシン
(1)自動巻き取りロッド
(2)300kgの重量の周りの円に線を閉じる
製品技術基準
1、密度:8.9kg / dm fand
技術文書と図面の配信
1.販売者は、契約に署名して有効になった後15日以内に、以下の文書と図面を提供するものとします。
a。 設備配置計画
b。 機器および土木工学の基本条件
c。 水と電気のレイアウト
d。 操作プラットフォーム。
2.販売者は、機器の配送時に以下の文書と図面を提供するものとします。
a。 連続鋳造機のプロセス文書と動作仕様
b。 一般的な機器と消耗品の図面。
c。 消耗部品の詳細表
d。 電気原理図とシステム図。
e。 電気ケーブル材料リストのインストール。
販売者の責任範囲
1.売主は、契約機器の設置と試運転、および付属書の関連規定の配信に責任を負います。
2、関連する技術文書を提出するための契約要件に応じて。
3.契約機器の設置、試運転、およびトレーニングを担当します。
4、インストールの使用のための特別なツールを装備。
5、技術サービス:1年間保証された顧客サービス、生涯メンテナンス(コイル、ウォータージャケット、溶融溝を除く)。
6、フォローアップテクニカルサポート:機器のアップグレードおよび炉の構築の支援など。
7、サービス応答時間:バイヤーは48時間以内に通知します。
8、関連する転送手順の機器の受け入れとタイムリーな取り扱いに責任を負います。
バイヤーの責任範囲
1、生産ワークショップ:スパン、長さ、クレーン昇降装置の設置の高さ、すべてが要件を遵守するものとする。
2、循環冷却水。
3、電源。
4、圧縮空気。
5、原材料および補助剤(炭、黒鉛フレークなど)の生産のテスト
6、売り手はスタッフとボードのインストールプロセスで機器の提供を担当します。
主要機器の構成と供給範囲
装置名 | 量 | リマーク | ||
1 | コア(45KW)付き電力周波数誘導炉 | 二体炉 | 1セット | 炉体、炉体ブラケット |
センサー | 1セット | 鉄心、コイル、ウォータージャケット、チャンネル1 | ||
炉蓋 | 1セット | |||
オーブン建材 | 1セット | 石英砂、断熱材、耐火れんが | ||
2 | 炉の電気制御 | 炉の電気制御 | 1セット | 1つの電気キャビネット、1つの制御キャビネット |
炉温検知 | 1セット | 温度付きディスプレイキャビネット | ||
3 | 温度測定システム | 水入口転換装置 | 1セット | バルブ、圧力計など |
金型温度検出アセンブリ | 1セット | |||
水温合計 | 1セット | |||
4 | 連続鋳造機 | トップリード連続鋳造機フレーム | 1セット | |
ACサーボモーターと減速機 | 1セット | |||
ガイドホイール | 2セット | |||
牽引駆動システム | 1セット | |||
型吊り装置 | 1セット | |||
金型用水冷循環装置 | 1セット | |||
5 | 電気制御キャビネット | ドライブ | 1セット | |
マンマシンインターフェース | 1セット | |||
PLCコントローラー | 1セット | |||
リフティングシステム | 1セット | |||
液面追跡システム | 1セット | |||
6 | 金型アセンブリ | 銅棒金型 | 2セット | |
クイックコネクタ | 4セット | |||
保護スリーブ | 10セット | 10含有グラファイトモールド | ||
7 | ダブルバーコイリングマシン | ケーブルカー | 1セット | |
受け皿 | 2セット |
主要なサポートデバイスのブランドとメーカー
装置名 | ブランドとメーカー | |
1 | ACサーボモーター | 日本安川 |
2 | 高精度減速機 | NAIF |
3 | サーボドライバー | 日本安川 |
4 | PLCコントローラー | 日本安川 |
5 | マンマシンインターフェース | WEINVIEW |
6 | 電気オリジナルデバイス | シュナイダー |
7 | 巻線機を搭載したモーターと減速機 | 上海サイニ伝送株式会社 |
8 | 熱電対 | 上海宝蓮 |
9 | オーブン建材 | 河南公益 |
10 | グラファイトモデル | 山東La西河 |
配達日
契約が有効になってから75日以内に配送されます。
アフターサービス
1.機器の本体には1年間の無料保証があり、特別なコンポーネントについては別途説明するものとします。
2.試作期間中(機器の試運転が終了してから3か月以内)、当社はフォローアップサービスのために専門技術者を派遣します。
保証期間内に、品質問題が原因で障害が発生した場合、当社は通知を受け取ってから72時間以内に問題を解決するためにサイトに人員を派遣します
機器の保証期間が満了した後、当社は通知を受け取ってから24時間以内に効果的なソリューションを提供し、ユーザーが問題を解決できなかった場合、メンテナンス費用を負担するだけで人員を派遣します。
機器の毎年のオーバーホールについては、当社は専門技術者を派遣し、無料でターンアラウンド計画の策定にユーザーを参加させます。
保証期間内に、当社は専門の技術者を現場に派遣して機器の動作状態を確認し、フィールドサービスを提供することができます。
機器の保証期間が終了した後、半年に1回、招待に応じて1回の再訪問を行うことができます。
3.当社に類似点についての革新と改善点または建設的な提案がある場合は、時間内にユーザーに通知します。
