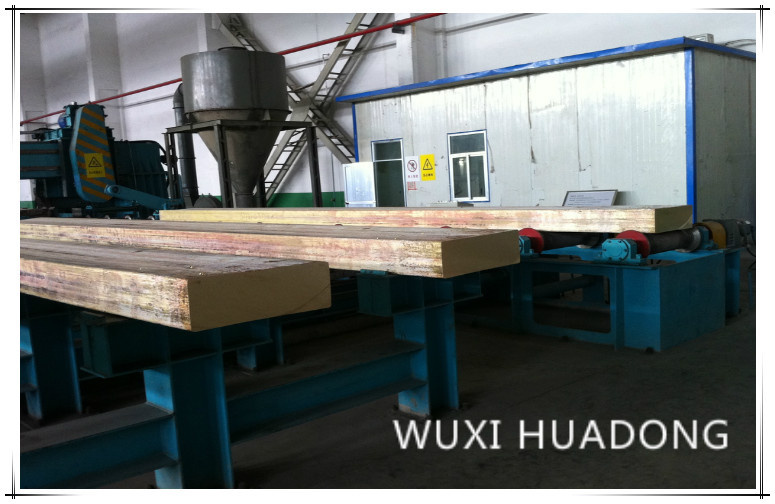

真鍮の平らなビレットの縦の連続鋳造機械、半連続鋳造装置
Ⅰ。 仕様:
1.キャスト仕様の種類
*真鍮
Ⅱ。プログラム例
1.フラットビレット仕様
320×120×5000mm
2.炉の有効鋳造重量: ≥1.5t
3.鋳造ビレットの品質要件:
押出プロセスでの鋳造欠陥の影響により、ビレットの真直度は20mm以下になります。
4.ビレット番号:シングル
5.機械構造:線材の半連続鋳造機
6.線材の全長:L = 5000mm
7.線材の直径:Φ= 200X18mm
Ⅲ。 機器の構成:
溶解炉、金型装置トロリーおよび金型、線材半連続ガイド鋳造機(以下、ガイド鋳造機と呼ぶ)、水冷システム、油圧システム、電気制御システム、特殊工具。
1.1溶解炉
溶解炉は、生産ラインの最初のコア機器であり、大容量、高電力要件を備えています。炉の以下の特性。
1.1.1。 シンプルな石積み炉、供給、被覆、洗浄およびその他の操作を備えた、垂直バレル型炉体。 便利な建設資材、小さな占有面積、低表面放熱、低消費電力などの利点
1.1.2。 「W」タイプのジェット融解溝を使用して、融解温度の差を減らします。
3水冷チャンネルの使用はセンサーをアンロードすることができ、コンポーネントの互換性を高めます
1.1.3。 水冷チャンネルを使用すると、センサーをアンロードでき、コンポーネントの互換性を強化できます。
1.1.4傾斜炉と炉蓋は、油圧、操作バランス、信頼性の高い構造によって操作されます。
1.1.5長方形の口、1100 x 900mmの陰極の銅の原料は切断できません
カット、全体給餌;
1.1.6炉耐火材料は、ブランドのメーカーを使用して高性能の誘導炉を供給しました。
1.2鉛鋳造機
1.2.1技術的パラメーター :
1.2.1.1 3t以上の最大支持力
1.2.1.2有効支持力:> 3t
1.2.1.3ネジ棒の長さ:7800mm
1.2.1.4ネジ径:Tr220 * 18mm
1.2.1.5ロッドの長さ:5000mm
1.2.1.6ロッド径:直径:200mm
1.2.1.7最大作動ストローク:6500mm
1.2.1.8駆動モーター:AC同期サーボモーター、
1.2.1.9駆動モーター出力:7.5KW。
1.2.1.10鉛鋳造速度:0〜320mm / min、
1.2.1.11無段階調整可能
1.2.1.12速い戻り速度:500mm / min以上
1.2.1.13シルク潤滑:公称流量50mL / min、
1.2.1.14公称圧力20MPa
1.3金型トロリー
結晶固定装置用晶析装置車は、金型の積み降ろしのための横方向の動き、インゴットのヘッドとリフティングのガイドと鋳造、金型トロリーには位置決めとロック装置があり、車は鉛の鋳造位置にしっかりと固定できます車でリリーフパネルを交換するには、異なる仕様と晶析装置のフロー番号に適応できます。 周波数変換振動モーター駆動装置の構成、その出力は2.2kW、振動周波数は0〜160回/分、振幅は0〜12mmです。
1.4金型
銅用の晶析装置の材料の内壁(また、生産資源であるジルコニウムと銅)、グラファイト含浸セットは、表面品質の改善に有利です。 従来の方法に加えて、鋼の連続鋳造の原理は、冷却水の部分沸騰の効果的な回避を促進するために、狭いスリット型の高水速冷却金型の使用から引き出すことができます。
技術的パラメーター:
冷却水圧:0.05〜0.15MPa冷却水消費量:80〜100m³/ h
1.5保護雰囲気カバー
保護雰囲気カバーは、晶析装置内の液面を保護し、酸化物スラグの欠陥を減らすために、ガス保護剤(工業用ガス)を使用できます。
1.6水冷システム
水冷システムは、主に生産ライン機器の冷却に使用されます。つまり、センサーシェル、コイル、ウォータージャケット、水冷ケーブル、変圧器、相平衡リアクターなどに使用されます。 それは、給水器、背水収集器、および関連する配管、バルブ、その他からなり、圧力による戻り型缶と、選択した党のための2種類の圧力を含む。 水圧、背水温度表示、制御とアラーム、インターロックなどの機能があります。
技術的パラメーター:
1.6.1入口圧力:0.3〜0.4MPa、
1.6.2入口温度:5〜45度、
1.6.3水消費量:18〜20t / h
1.6.4出口温度:55℃未満、
1.6.5温度の上昇を許可する:20℃未満(最大入口温度で)、
1.6.6全硬度(CAO):10mg相当/ L未満、
1.6.7耐水性:2000 / cm以上。
1.7油圧システム
溶解炉のリフティング傾斜、油圧カバーの開閉、断熱の注湯炉の前後、歩行、昇降、ダンプ、蓋の開閉のための油圧システムは、油圧ステーション集中供給圧力液体、電気油圧バルブ制御を採用しています。
基本パラメーター:オイルタンク(外観):1300 * 900 * 700mm(ステンレス)
有効容量:600L
評価される働き圧力:16MP
公称流量:40L /分
オイルポンプモーター:15kw * 2(1回使用、1回スタンバイ)
1.8電子制御システム
ユニットの電気制御システムは、それぞれ溶解炉、鉛鋳造機、水冷システム、油圧システムを制御し、当社は各リンクの生産要件に応じて必要な動作機能を完了するために、成熟した安定した電気制御装置を提供します元の製品のすべての国内外の有名メーカーで使用されているシステムと電気部品、および機器の信頼性と適用性を確保するために、一定のマージン容量を残しました。 その中で:
輸入ブランド(日本安川7.5kWサーボシステム)高トルクデジタルACサーボシステムによって駆動されるガイド鋳造機サーボ。
Ⅲ。 丸ビレット用垂直連続鋳造生産ラインの機器コンポーネント一覧
番号。 | 機器名と仕様 | 単位 | 量 | 備考 |
1 | 半連続鋳造炉 | セットする | 1 | 600KWx2 |
2 | 10T線材半連続鋳造機 | セットする | 1 | |
3 | 金型用トロリー | セットする | 1 | |
4 | 型 | セットする | 1 | |
5 | 鋳造機トランスミッションシステム | セットする | 1 | |
6 | 鋳造機の電力システム | セットする | 1 | |
7 | 金型のダミーバーヘッド | セットする | 1 | |
8 | 長さ制御システム | セットする | 1 | |
9 | 冷却水ディストリビューター | セットする | 1 | |
10 | 油圧系 | セットする | 1 | |
11 | 電気制御操作システム | ら | 1 |
