連続的な鉛のインゴット鋳造機械1200kw製錬炉10トンの真鍮の平らな鋼片
台分
MOQ
negotiation
価格
Continuous Lead Ingot Casting Machine 1200kw Smelting Furnace 10 Ton Brass Flat Billets
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Jingjie
証明: ISO/CE
モデル番号: GVT
ハイライト:

ccm 機械

,

縦の足車

お支払配送条件
パッケージの詳細: 外のパッキングのための木の箱で詰められる
受渡し時間: 30 仕事日はの後のあなたの支払を受け取りました
支払条件: トン/ TまたはL /℃
供給の能力: 月あたり10組入
仕様
機器タイプ: 垂直
生産様式: 半連続
製品材質: 真鍮
製錬の炉力: 600KWx2
出力: 10T
製品仕様書: 250×600×6000
製品の説明



連続的な鉛のインゴット鋳造機械1200kw製錬炉10トンの真鍮の平らな鋼片

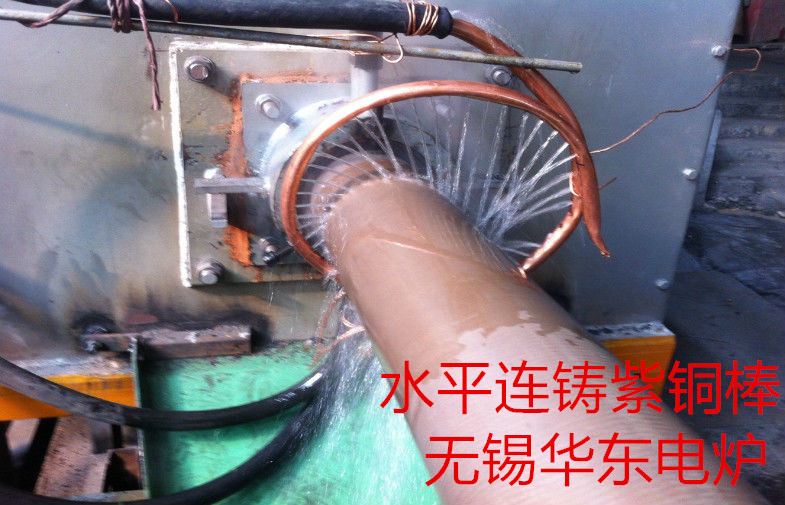

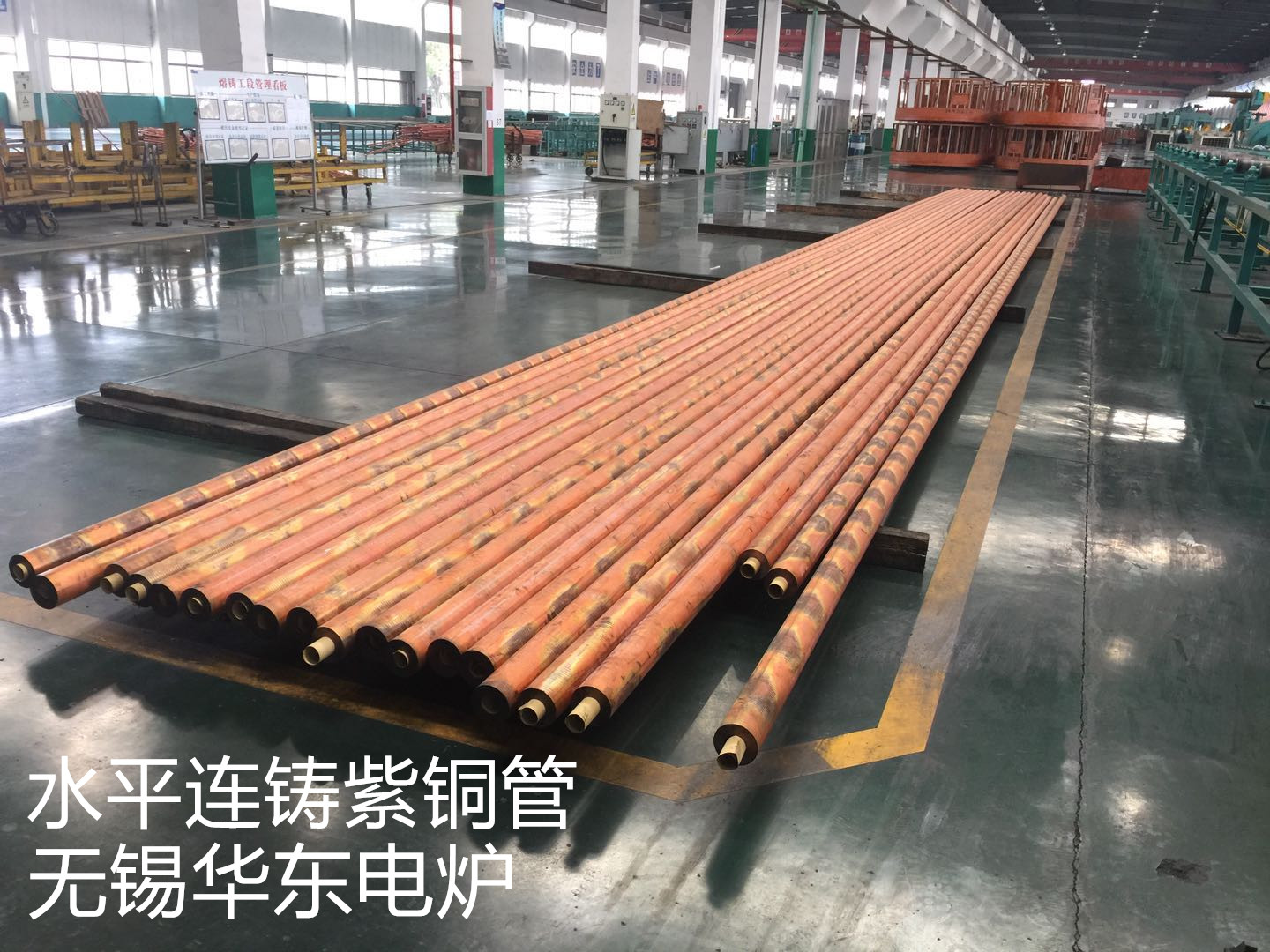

連続的な鉛のインゴット鋳造機械1200kw製錬炉10トンの真鍮の平らな鋼片 0連続的な鉛のインゴット鋳造機械1200kw製錬炉10トンの真鍮の平らな鋼片 1連続的な鉛のインゴット鋳造機械1200kw製錬炉10トンの真鍮の平らな鋼片 2



Ⅰ。指定:

1. タイプの鋳造の指定

*黄銅、たる製造人、青銅





Ⅱ。プログラム例

1. 平らな鋼片の指定

   250×600×6000

2. 有効な投げる重量:≥10t

3.酸素分:20ppm (修飾された原料)よりより少し
4. 鋼片数:単一
5. 機械構造:ワイヤー棒の半連続鋳造機械
6. ワイヤー棒の実物大:L=7500mm
7. ワイヤー棒径:Φ=200×16mm



Ⅲ。装置の構成:

    溶ける炉、型装置トロリーおよび型のワイヤー棒半連続的なガイドの鋳造機械(以下ガイドの鋳造機械と言われる)、水冷システム、油圧装置、電気制御システム、特別な工具細工。

1.1溶ける炉

    溶ける炉は生産ライン、それの最初の中心装置持っています大容量、炉の特徴の後の高い発電requirements.theをです。

1.1.1.  縦のバレルは炉ボディを、簡単な石工炉と、与え、覆い、きれいになり、そして他の操作形づけました。 便利な建築材、小さい職業区域、低い表面熱放射および低い電力の消費、等の利点。

1.1.2.  「W」のタイプのジェット機の溶ける溝を使用して、溶解の温度の相違を減らして下さい;
3つは水冷チャネルの使用高めます構成両立性を荷を下されたセンサーである場合もあります

1.1.3.  水冷チャネルの使用は高めます構成両立性を荷を下されたセンサーである場合もあります;

1.1.4炉および炉カバーを傾けて油圧圧力、作動のバランスおよび信頼できる構造によって作動させます;

1.1.5長方形の口、なぜなら1100 x 900mmの陰極の銅の原料は切れることができません
、全供給切って下さい;

1.1.6炉の処理し難い材料は高性能の誘導加熱を供給するのにブランドの製造業者を使用しました。





1.2鉛の鋳造機械

1.2.1技術的な変数:
1.2.1.1最高軸受け容量の以上10t

1.2.1.2有効な軸受け容量:>6t
ねじ棒の1.2.1.3の長さ:7800mm

1.2.1.4ねじ直径:Tr220 * 18mm
1.2.1.5棒の長さ:7500mm

1.2.1.6棒径:直径315mm
1.2.1.7の最高の働く打撃:6500mm
1.2.1.8ドライブ モーター:AC同期サーボ モーター、

1.2.1.9ドライブ モーター力:7.5KW.
1.2.1.10の鉛の鋳造の速度:0 | 320mm/min、

調節可能な1.2.1.11 Stepless
1.2.1.12の速い帰りの速度:500mm/minより多く
1.2.1.13の絹の潤滑:わずかな流れ50mL/min、

1.2.1.14のわずかな圧力20MPa



1.3型のトロリー
   水晶によって修理される装置、それは側面動きのためのクリスタライザー車型、ガイドに荷を積むことおよび荷を下すためのでき、インゴット、型のトロリーの頭部そして持ち上がることを持っています位置を投げ、車が鉛でしっかりとできるように装置を締めることは車で、救助のパネルを取り替えるために位置を投げましたりクリスタライザーの別の指定そして流れ数に合わせることができます。周波数変換の振動モーター ドライブ装置の構成は、力2.2kW、振動頻度です0です| 160回/minは、広さ0です| 12mm。



1.4型
   銅(また党によって生産の資源、ジルコニウムおよび銅)、グラファイトによってのためのクリスタライザー材料の内部の壁は表面質の改善を支持して浸透させるセットあります。従来の方法に加えて冷水の部分的な沸騰の有効な回避を促進する、鋼鉄の連続鋳造の原則は狭いスリット タイプ高水速度の冷却型の使用から引くことができます。
   技術的な変数:
冷水圧力:0.05 | 0.15MPa冷水のcomsumption:80 | 100mの³ /h



1.5保護大気カバー
   保護大気カバーはクリスタライザーの中の液体レベルを保護するガスの保護代理店(産業ガス)を通って減らします酸化物のスラグの欠陥をある場合もあります。



1.6水冷システム
   水冷システムはセンサーの貝、コイル、水ジャケット、水によって冷却されるケーブル、変圧器、相平衡リアクターのための生産ライン装置の冷却のために主に、即ち使用されます;それは水ディスペンサー、背水のコレクターから成り、帰りのタイプを含んで準の配管、弁および他は、選択の党のための圧力の圧力そして2種類につきできます;水圧、背水の温度の表示、制御および警報の連結のような機能を持っています。
   技術的な変数:
1.6.1吸入圧:0.3 | 0.4MPa、

1.6.2入口の温度:5 | 45度、

1.6.3使用水量:18 | 20t/h
1.6.4出口の温度:55℃よりより少し、

1.6.5温度が上がるようにすること:20℃よりより少し(最高の入口の温度で)、
1.6.6総硬度(CAO):10mg同等の/Lよりより少し、

1.6.7防水:非常により2000年/cm。



1.7油圧装置
   溶ける炉の持ち上がる傾くことのための油圧装置、歩き、持ち上がり、そして投げ出す、開閉前後におよび閉鎖したおよび絶縁材の注ぐ炉は開いた炉カバーふた、油圧場所によって中心にされる供給圧力液体、電気流体式弁制御を採用します。
基本的な変数:オイル タンク(出現):1300 * 900 * 700mm (ステンレス鋼)
有効な容量:600L
評価される働き圧力:16MP
わずかな流動度:40L/min
油ポンプ モーター:15kw * 2 (1つの使用、1のスタンバイ)



1.8電子制御システム
   単位の電気制御システムはそれぞれ管理された溶ける炉、鉛の鋳造機械、水冷システム、油圧装置です元のプロダクトのすべてに国内および外国の有名な製造業者で使用される各リンク、制御システムおよび電装品の生産の条件に従って必要な操作機能を完了するために、私達の会社は成長した、安定した電気制御装置提供しそれに装置の信頼性および適用の可能性を保障するある特定の差益容量を、残しました。その中:
   輸入されたブランド(日本Yaskawa 7.5kWサーボ・システム)の高いトルク デジタルACサーボ・システムによって運転されるガイドの鋳造機械servo。



Ⅲ。円形の鋼片のための縦の連続鋳造の生産ラインの装備細目基準表

いいえ。 装置の名前およびSpec。 単位 注目
1 半連続鋳造の炉 セット 1 600KWx2
2 10Tワイヤー棒の半連続鋳造機械 セット 1
3 型のトロリー セット 1
4 型  セット 1
5 鋳造機械輸送システム セット 1
6 鋳造機械パワー系統 セット 1
7 型の模造棒頭部 セット 1
8 長さの制御システム セット 1
9 冷水のディストリビューター セット 1
10 油圧装置 セット 1



11 電気制御操作システム   1
