棒の銅の連続鋳造のための三体鋳造の炉中国製
使用法
この上向きの連続鋳造システムが明るく、長い酸素なしの銅の棒を作り出すのに使用されています。システムは直接陰極の銅に作り出すことができますから明るく、長い酸素なしの銅の棒、銅管、平らな銅棒および他の特別な定形銅プロダクト。
銅のインゴットから従来のmanglerによって作り出される黒の銅の棒と比較してこの新しい上向きの連続鋳造の技術によって作り出される棒に生産で良質、低い生産費、低い投資および汚染の利点がありません。
私は何をこの生産ラインについてのほとんどを気遣いますか。
作り出すべきこと: | 酸素なしの銅の棒(8mm~30mm) |
異なったサイズをなぜ作り出すことができるか: | 型が制御されるサイズは異なった型を使用できます |
どんな容量か: | 4T-25T/Day/Set |
容量を計算する方法: | 1.5~1.8T/24本の時間/銅の棒、黄銅、青銅色アルミニウム |
何本棒が一度に得ることができるか: | 同期的に2-14本の棒 |
電源はである何: | 電気(380V、50Hz、3Phase) |
必要な力ある何が: | 75kw~320kw (必要とされる容量によって定められる) |
電気が私達の国で連続的でなければ何: | 1. 電気発電機2.をより小さい連続鋳造機械3.をオイル/ガスによって供給される植物を使用するのに使用するのに使用するため(2つおよび3つは「他のプロダクト」を次見ます) |
最高温度はである何: | 1250 ℃ |
何国がしたか輸出しました: | トルコ、ロシア、ウズベキスタン、アルジェリア、バングラデシュ、パキスタン、ウクライナ、インド、モンゴル、Eygpt、Eran |
あなたの工場をしたときに確立して下さい: | 年1995年以来確立される |
主要なコンポーネント:
1)誘導加熱

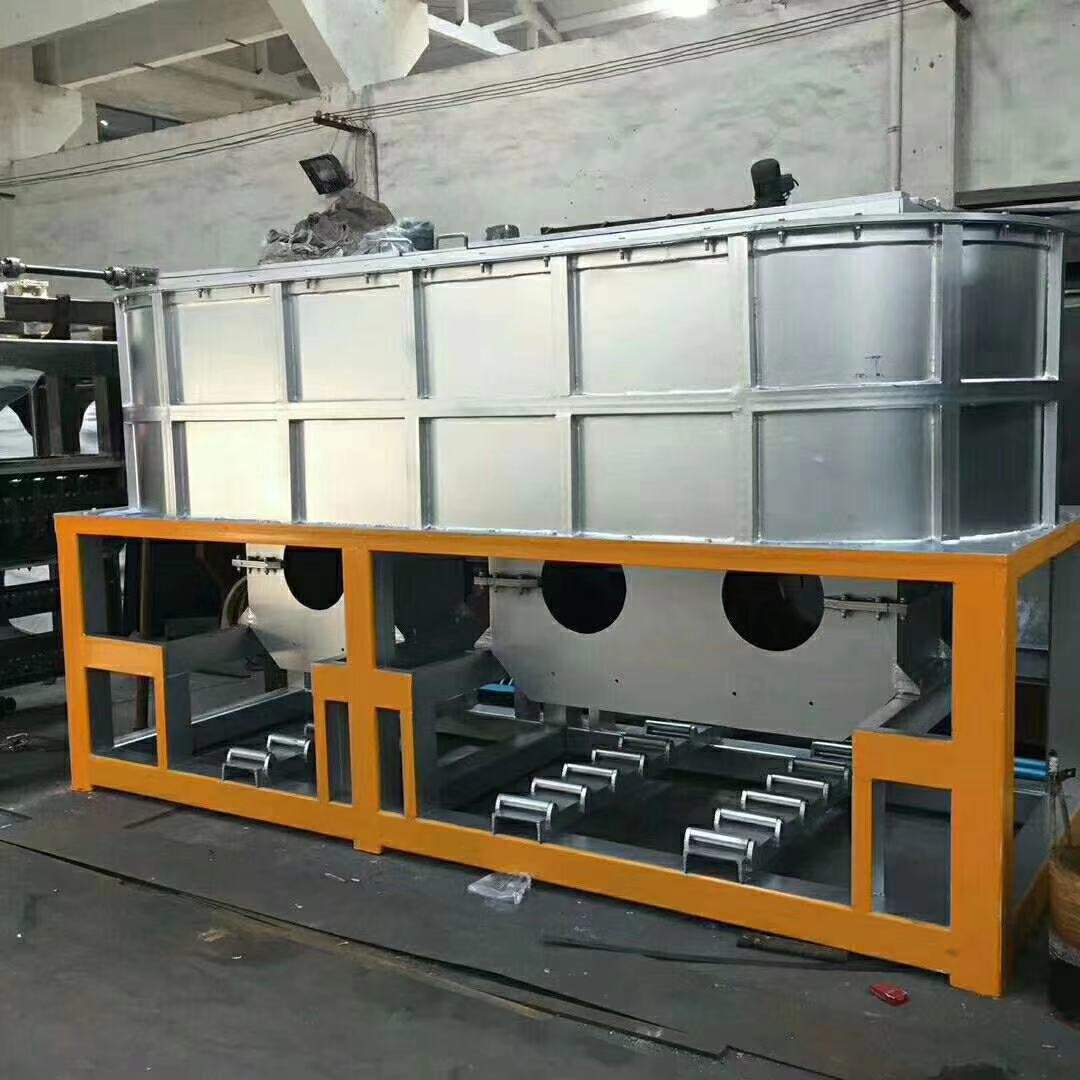

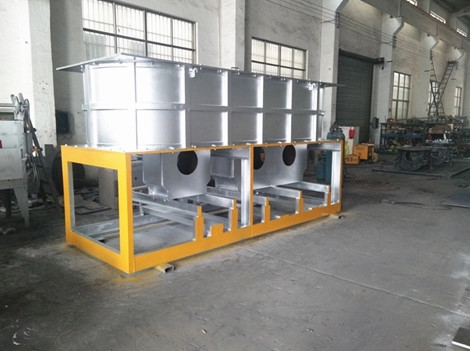

誘導加熱は炉ボディ、炉フレームおよび誘導器から成っていますあります。炉ボディの外側は鉄骨構造であり、内部は耐火粘土煉瓦および水晶砂から成っていますあります。炉フレームの機能は全炉を支えています。炉はフィートねじによって基盤で固定です。誘導器はコイル、水ジャケット、鉄心および銅リングから成っています。高圧側面に水ジャケットが付いているコイルがあります。電圧は低電圧の側面に90Vから420V.Thereに調節可能一歩ずつです短絡の銅リングです。組み立ての後で電気回路、それは電磁誘導を用いる銅リングの現れることができます大きい現在の流れ。大きい現在の流れは炉にcopperted銅リングおよび電気分解を溶かすことができます。水ジャケットおよびコイルは水によって冷却されます。冷水は冷水システムによって供給されて循環して。 棒の銅の連続鋳造のための三体鋳造の炉中国製。
2)連続鋳造機械、指導ロールおよび制限装置
連続鋳造機械はシステムの主要な部分です。それは液体レベルおよびクリスタライザーのメカニズムの後でデッサンのメカニズムから、成っています。デッサンのメカニズムはA.C.のサーボ モーター、デッサンのローラーの2グループから等成っています。それは1分あたり0-1000時のintervalrotationを作り出し、デッサンのローラーによって連続的な銅の棒を作成できます。銅の液体に挿入するクリスタライザーの深いの相対的な馬小屋であるという液体レベルの保証の次のメカニズム。クリスタライザーは熱交換によって銅の棒に銅の液体を冷却できます。あらゆるクリスタライザーは単独で変わり、制御することができます。
ガイド ロールのフレームは連続鋳造機械の上で取付けられています。それはプラットホーム、サポート、縦ガイドの滑車およびシリンダーから成っていますあります。それは妨害なしであらゆる二重ヘッドのウィンド マシーンに銅の棒を導く場合があります。
頻度チェンジャーによって鋳造の速度および巻き取り装置の速度を合わせる鋳造機械と巻き取り装置機械間に速度制御装置があります。 棒の銅の連続鋳造のための三体鋳造の炉中国製

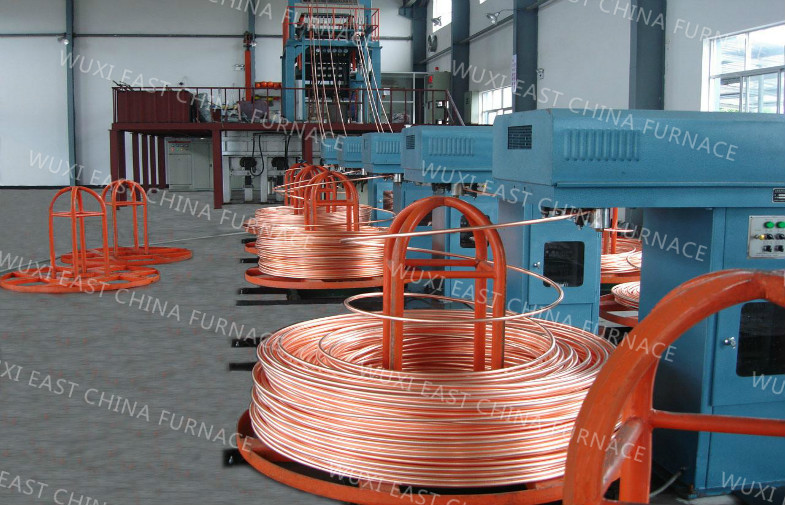

3)二重ヘッドの巻き取り装置機械
4)冷水システム
冷水システムは循環システムです。それはフリーザー、水ジャケット、コイルのための0.2-0.4Mpa冷水を供給できます。それは150M3水プール、水ポンプ、管および冷水タワーから成っていますあります。システムに供給される水の温度は20℃-30であり、量の水流は50 M3/H.の棒の銅の連続鋳造のための中国製三体鋳造の炉です
電気システム。電気システムは電力および制御システムから成っていますあります。電力システムの供給力キャビネットを通したあらゆる誘導器へのエネルギー。制御システム制御順序で働くためにそれらを誓約する結合された炉、主要な機械、二重ヘッドのウィンド マシーンおよび冷水システム。結合された炉の制御システムは溶ける炉システムおよび炉システムを握ることから成っていますあります。溶ける炉操作のキャビネットおよび炉操作のキャビネットを握ることはシステムの近くで取付けられています。
5)電気制御システム
主要な機械電気制御システムはデッサン モーター、エレベーター モーターおよび電気制御システムから成っていますあります。デッサン モーターは単独で気分にさせられた制御システムです。あらゆる二重ヘッドのウィンド マシーンは単独で制御されます。とる管理委員会は二重ヘッドのウィンド マシーンのフレームで固定されます。その制御ノブはフレームの表面で固定です。冷水の電気システムはポンプ室水の壁で停止される制御箱です。それは2つの水ポンプを制御できます。 棒の銅の連続鋳造のための三体鋳造の炉中国製
Upcastの酸素の自由な銅の棒の連続鋳造の生産のステップ:
baking→Ajustのための持ち上がるシステムを通って炉に置かれるべき銅の陰極はクリスタライザーへの把握炉の→の流れへの溶ける(酸素の回避に使用するべきcharcle) →の流れのための溶ける炉に送り速度銅の陰極に与え、銅の棒は流れ張力タワーの(contrlにとの速度) →を通ってと機械を通って別の棚の→を通る鋳造装置→Goへの→の行きます行き、巻くことを終わります来ます。
プロセス フロー:
製品特性:
1.Constant出力;速い溶ける速度
2.Powerセービング
3.Environmental保護
4.Long信頼性
5.安定性が高い
6.Easy維持
7.Stable製品品質
8.Lowエネルギー消費
9.Removable誘導器は容易に維持することができます
制御する10.PLCおよびサーボ モーター運転されたシステム
