Oxgenの自由な銅の平板の連続鋳造機械430 kWh/tパワー消費量
台分
MOQ
negotiation
価格
Oxgen Free Copper Slab Continuous Casting Machine 430 kWh/t Power Consumption
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Jingjie
モデル番号: 2 つの繊維はストリップ CCM を銅張りにします
ハイライト:

平板の足車

,

ccm機械類

お支払配送条件
パッケージの詳細: 外のパッキングのための木の箱で詰められる
受渡し時間: 30 仕事日はの後のあなたの支払を受け取りました
支払条件: トン/ TまたはL /℃
供給の能力: 月あたり10組入
仕様
製品材質: Oxgen は銅を放します
製品: ストリップ
厚さの範囲*幅の範囲: 16-20
名前: 横の連続鋳造機械
コイルの内部直径の範囲: 厚さ(8--20) *width (420--650 の) mm
最高。 コイルの外の直径: Φ1600 mm
製品の説明



Oxgenの自由な銅の平板の連続鋳造機械430 kWh/tパワー消費量



Ⅰ .SPECIFICATIONS
1. タイプの鋳造の指定
* Oxgenは銅を放します

1.1の版ストリップの鋼片(長方形)

厚さの範囲*幅の範囲(8--20) * (420--650の) mm

コイルの内部直径Φ (500の範囲--800の) mm

最高。コイルΦ1600 mmの外の直径

最高。コイルの重量8000のKG

生産ライン1の数--3ライン(セクション状態に従って決定されるため)




Ⅱ .PROCESS

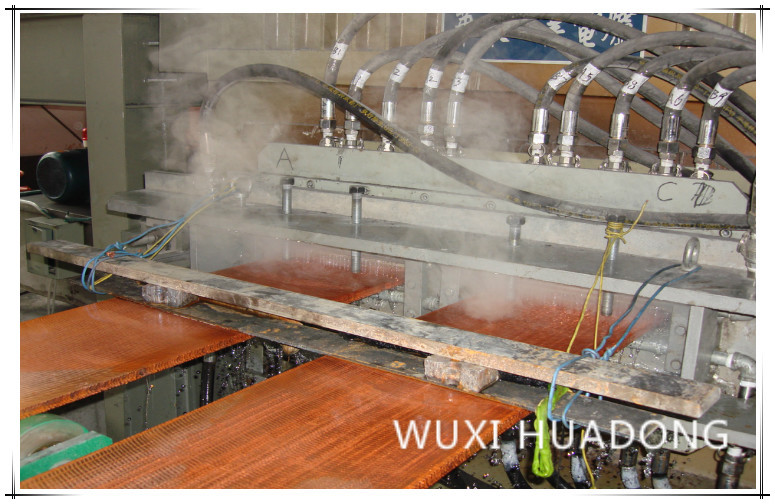

Oxgenの自由な銅の平板の連続鋳造機械430 kWh/tパワー消費量 0



Ⅲ .MAJOR技術的なPARAMENT



1.1 鋳造の速度:
  牽引の速度 0-64 mm/s (調節可能なStepless)
  Backsteppingの速度 0-64 mm/s (調節可能なStepless)
  ストリップの最適回線速度 90-120mm/min

1.2 装置力:


組合せの炉:

製錬

把握



500Kw

200Kw

  牽引機械 7.5Kw
  油圧剪断応力 80T
1.3 せん断の厚さ 20mm (最高)
1.4 巻く機械変数
  巻く重量

6000Kg



  コイルの内径

Φ500-800mm



  コイルの直径 1600mm
1.5 機械騒音の価値 85以下dB
1.6 機械動作ラインの高さ +1000mm
1.7 機械車の経路案内 右のドライブ
1.8 生産能力
  2つの繊維:750-1200Kg/h 幅:470mmの厚さ:25mm
  装置アセンブリ機械力 700Kw



Ⅳ。主要なプロセスPARAMENTS

1 出力 750-1200Kg/h
2 温度の調整の範囲 ≤1300℃
3 断熱材の炉の温度調整の精密 ±5℃
4 縦および横の許容

横:+ 0.10mm

垂直:±0.20mm

5 調整範囲を押し、引っ張って下さい

押し:0-64mm/s ±0.1mm (electrodeless)

引き:0-64mm/s ±0.1mm (electrodeless)

6 鎌のカーブ 1.5mm/m
7 Draggerの調整範囲

抗力:0-64mm/s ±0.1mm (electrodeless)

Backsteppingl:0-64mm/s ±0.1mm (electrodeless)

8 抗力最高の回線速度 120mm/min
9 巻く調整範囲

コイルΦ500-Φ800mmの内径

コイルΦ1600mmの外的な直径

10 最高巻く速度

250mm/min

11 伸縮性がある調整範囲 0.95-0.75
12 coiliingのタワーのdgree ≤40m
13 単位のパワー消費量 430kWh/t


Ⅴ。装置の部品表

いいえ。 装置の名前およびSpec。 単位
1 機械部品
1.1 結合された炉を溶かし、握ります セット 1
1.2 セット 2
1.3 Dragger セット 1
1.4 油圧カッター セット 1
1.5 巻く機械 セット 2
2 油圧装置
2.1 油圧場所をtiting結合された炉 セット 1
2.2 油圧カッターの油圧場所 セット 1
2.3 Draggerおよび巻く機械油圧場所 セット 1
3 電気制御システム
3.1 力の頻度電気炉の制御システム セット 2
3.2 自動制御システム セット 1
4 装置が付いている技術的なドキュメンテーション セット 2
4.1 装置のインストールの図表 ファイル 1
4.2 装置の指定 ファイル 1
4.3 電気制御システムの主義の図表 ファイル 1
4.4 制御キャビネットのレイアウト ファイル 1
4.5 主要な電気機器のための製品仕様書 ファイル 1
4.6 油圧装置の図表 ファイル 1
4.7 PLCプログラム ファイル 1





ウーシー中国東部の炉Co.、株式会社

No.3 Bashi Furongの工業団地、Xishan地区、ウーシー都市、江蘇省、中国
連絡窓口:Joey.Wong
Tel:+86 510 83788308
ファクシミリ:+86 510 83786308
暴徒:+86 139 2112 5611
Wechat:86 139 2112 5611

Whatsapp:86 139 2112 5611

joey@wxhddl.cn
