合金の銅版のストリップの横の連続鋳造機械2繊維
台分
MOQ
negotiation
価格
Alloy Copper Plate Strip Horizontal Continuous Casting Machine Two Strand
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Jingjie
モデル番号: BSC
ハイライト:

鋳造機械を続けて下さい

,

連続鋳造の機械類

お支払配送条件
パッケージの詳細: 外のパッキングのための木の箱で詰められる
受渡し時間: 30 仕事日はの後のあなたの支払を受け取りました
支払条件: トン/ TまたはL /℃
供給の能力: 月あたり10組入
仕様
製品材質: ブロンズ
製品: ストリップ
厚さの範囲*幅の範囲: 20 mm
タイプ: 水平方向
コイルの内部直径の範囲: Φ455×16mm
最高。 コイルの重量: 6000Kg
製品の説明

合金の銅版のストリップの横の連続鋳造機械2繊維





Ⅰ。指定:
1. タイプの鋳造の指定
*生産の変化:銅の基礎合金(白い黄銅)の鋼片のコイル

2.完成品のコイルの指定

  2.1鋼片の数:2つのストリップ

  2.2鋼片の幅:380mm-500mm

  2.3鋼片の厚さ:16 - 20mm

  2.4コイルの内径:最低Φ 600 - 800mm

  2.5コイルの外径:最高Φ1800mm

  2.6コイルの最高重量:最高:6000kg



3. 鋼片の厚さの相違の保証の価値

  3.1鋼片の横断厚さの相違:<0.75mm-0.3 (型の修正の後で)

  3.2鋼片の縦方向の厚さの相違: <0>

 3.3製錬炉によって製錬のための平均エネルギーの消費:250-380kwh/t

  3.4炉の把握による温度の保存のための平均エネルギーの消費:50-80kwh/t

  3.5最高の押し、引く力:50KN

  3.6押し、引く速度範囲:1.5-70mm/秒

  3.7平均最高の鋳造の速度:300mm/分

  3.8油圧せん断の最高のせん断力:600KN

  3.9コイラーの巻く速度:750mm/min


Ⅱ。プロセス:

     (リターンは梱包されるべきです)密封されたといの→のクリスタライザーの→の第一次冷却の→の二次冷却の→の回収機械→せん断機械→Coilerを熱する→の製錬炉の→の化学分析の→に負わせること

    原料をプロセス文書に従って選んで下さい、金属要素の融点、酸化非常に熱い損失の炉の重荷の割合および難しさに従って装填手順を定め、製錬炉に原料を満たして下さい;製錬した場合、内部時間補われる炉にカバーの代理店のある特定の厚さを加えて下さい、;炉の中の溶解した銅が叩く温度に達する時、実験室テスト炉の中の溶解した銅の構成;叩く前に、完全に溶解した銅のクリンカーをきれいにして下さい;各炉の叩くことの後で、スタート台として炉の中の溶解した銅およそ800のkgの、保って下さい。溶解した銅を(溶ける部屋で溶解した、十分調節されて)密封されたといを通して把握炉に移して下さい、溶解した銅の温度を制御して下さい、鋳造の温度とある特定の水平な範囲で把握炉の中の溶解した銅を保って下さい。レベルの行為の下で、溶解した銅はクリスタライザーに流れ、クリスタライザーによって第一次冷却によって版タイプの銅の鋼片に結晶させて得ます。回収機械による連続的なデッサンの下で、必須の形の版の鋼片は形作られます。二次冷却装置は版の鋼片の出口で取付けられ、冷水の流動度は調節可能です。これらの管理測定を採用するための主な目的は製品品質を保障するためにプロセス パラメータの結晶化の温度、また安定を保障することです。ストリップの鋼片の回収はdraggerによって実現され、デッサンの時、draggerによって停止そして逆に押すことは絶えず調節可能です。異なった材料、異なった指定および表面質の状態に従って調節される最適制御変数は断固とした、時機を得ますべきです。デッサンはデッサンの循環的な行為、停止、および逆に押すことを実現するPLCプログラムによって制御されます。



Ⅲ。装置の主要な技術的な変数:



1 製錬炉:
1.1 炉の総合容量 5.0T
1.2 炉の有効な容量 2.5T
1.3 炉の電圧 380V
1.4 炉力 600KW
1.5 溶融速度 2t/h
1.6 補償の後の力率: 0.95-1.0
1.7 誘導器の段階そして接続モードの数:

単相シリーズ関係



1.8 変圧器の評価される容量:

900KVAによって水冷却される単巻変圧器(三相380V入って来ライン





1.9 コイルの冷却モード: 水冷却
1.10 冷水の消費: 5m3/h
1.11 炉の最高温度: 1500℃
2 炉セクションの把握





2.1 炉の有効な容量: 4.0T
2.2 有効な鋳造容量: 85以下dB
2.3 評価される電圧: 380V
2.4 評価される力: 250KW
2.5 変圧器の評価される容量:

400KVAによって水冷却される単巻変圧器

(三相380V入って来ライン

正価格販売歩んだ電圧調整)。

2.6 補償の後の力率: 0.95-1.0
2.7 温度調整の精密: ±8℃
2.8 炉の最高温度: 1300℃
2.9 コイルの冷却モード:

水冷却



3
3.1 380- 500mm
3.2 厚さ 16-20mm。
3.3 材料 銅の薮と(T2の銅から成っている)並ぶ1Cr18Ni9Tiステンレス鋼
4 二次冷却装置
4.1 使用水量: 3mの³ /h
4.2 水圧: 0.2-0.3Mpa
5 回収機械
5.1 最高押し、引く力: 50KN
5.2 速度: 速度:
5.3 最低の打撃の範囲:

0.1mm



5.4 最も短い待機時間 0.01S
5.5 ACサーボ モーター: Siemensモーター(11KW)
5.6 モーターの評価される回転速度: 3000r/min
5.7 静的なトルク: △Tw= 60K Mo (60で) 70N-M
6

二重鋼片の油圧上部のせん断機械:



6.1 せん断力: 600KN
6.2 せん断の厚さ: 20mm
6.3 せん断の幅: 500mm
6.4 せん断の速度:

0- 5mm/s



6.5 せん断の打撃: 80mm
6.6 せん断機械の最高のフォローアップの打撃: 200mm
7 コイラー機械単位
7.1 力: 5.5KW
7.2 回転速度: 1420r/min
7.3 コイラーの変位の打撃: 800mm
8 油圧場所
8.1

製錬炉および保有物の炉のための油圧場所のモーター力:



2× 7.5KW
8.2 回収機械のための油圧場所のモーター力: 2× 7.5KW
8.3 上部のせん断機械のための油圧ポンプのモーター力:

2× 11KW



8.4 コイラーのための油圧ポンプのモーター力: 2× 7.5KW



Ⅳ。 装置の部品表



いいえ。 装置の名前 単位 QTY
1 ライン頻度誘導の製錬炉(を含む溶ける溝および建築材料を並べること) セット 1
2 製錬炉の鉄心、水ジャケットおよびコイル セット 1
3 タンディッシュ セット 1
4 炉を握るライン頻度誘導(を含む溶ける溝および建築材料を並べること) セット 1
5 炉の把握の鉄心、水ジャケットおよびコイル セット 1
6 建物を並べるための型 セット 1
7 クリスタライザー セット 2
8 グラファイト型 セット 1
9 クリスタライザーの密封の鋼鉄型 セット 1
10 模造棒(ステンレス鋼から成っている) セット 1
11 模造版 セット 1
12 クリスタライザーのための冷水の配分装置 セット 1
13 二次冷却装置 セット 1
14 回収機械 セット 1
15 油圧フォローアップのせん断機械 セット 1
16 Corelessのコイラー セット 2
17 製錬炉のための水冷却されたケーブル セット 1
18 油圧装置 大ぞろい 1

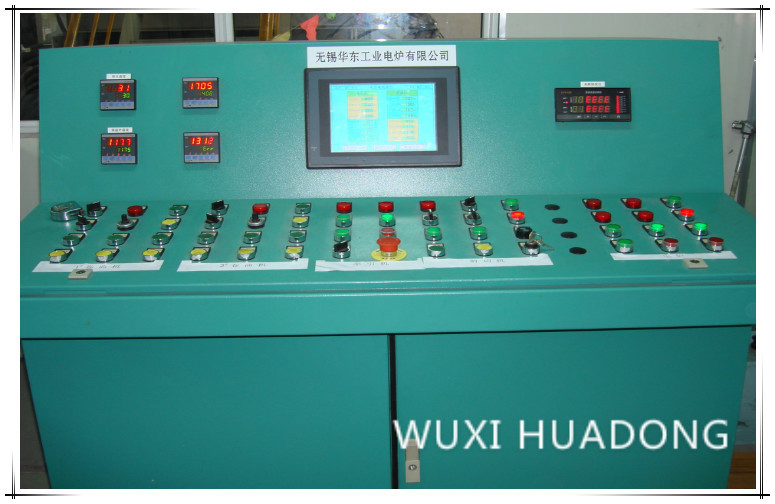

19 電気制御システム 大ぞろい 1
20 製錬炉のための調整の変圧器(正価格販売、歩む) セット 1
21 炉を握るための調整の変圧器(正価格販売、歩む) セット 1
22 ガスの防御装置 セット 1
23 表面温度の温度計 セット 1
24 機械単位のための特別な用具





FAQ



1、Q:電気および機械部品のためのあなたの主要なブランドは何ですか。
A:中国の有名なブランド



2、Q:取付けおよび依託を整理するでしようか。
A:はい、私達はバイヤーの支払充満でき、



3つのQ:生産の教育を整理するでしようか。
A:はい、私達はバイヤーの支払充満でき、



4つのQ:全植物のための設計をすることができます
A:はい、私達はできます。
