8mm 14mm 20mm 30mmの銅線の真鍮の棒の上向きの連続鋳造機械
適用
この上向きの連続鋳造システムが明るく、長い酸素なしの銅の棒を作り出すのに使用されています。システムは直接陰極の銅に作り出すことができますから明るく、長い酸素なしの銅の棒、銅管、平らな銅棒および他の特別な定形銅プロダクト。
銅のインゴットから従来のmanglerによって作り出される黒の銅の棒と比較してこの新しい上向きの連続鋳造の技術によって作り出される棒に生産で良質、低い生産費、低い投資および汚染の利点がありません。
主要なコンポーネント
1）誘導加熱
誘導加熱は炉ボディ、炉フレームおよび誘導器から成っていますあります。炉ボディの外側は鉄骨構造であり、内部は耐火粘土煉瓦および水晶砂から成っていますあります。炉フレームの機能は全炉を支えています。炉はフィートねじによって基盤で固定です。誘導器はコイル、水ジャケット、鉄心および銅リングから成っています。高圧側面に水ジャケットが付いているコイルがあります。電圧は低電圧の側面に90Vから420V.Thereに調節可能一歩ずつです短絡の銅リングです。組み立ての後で電気回路、それは電磁誘導を用いる銅リングの現れることができます大きい現在の流れ。大きい現在の流れは炉に銅リングおよび電気分解の銅のテッドを溶かすことができます。水ジャケットおよびコイルは水によって冷却されます。冷水は冷水システムによって供給されて循環して。
2）連続鋳造機械、指導ロールおよび制限装置
連続鋳造機械はシステムの主要な部分です。それは液体レベルおよびクリスタライザーのメカニズムの後でデッサンのメカニズムから、成っています。デッサンのメカニズムはA.C.のサーボ モーター、デッサンのローラーの2グループから等成っています。それは1分あたり0-1000時間間隔の回転を作り出し、デッサンのローラーによって連続的な銅の棒を作成できます。銅の液体に挿入するクリスタライザーの深いの相対的な馬小屋であるという液体レベルの保証の次のメカニズム。クリスタライザーは熱交換によって銅の棒に銅の液体を冷却できます。あらゆるクリスタライザーは単独で変わり、制御することができます。
ガイド ロールのフレームは連続鋳造機械の上で取付けられています。それはプラットホーム、サポート、縦ガイドの滑車およびシリンダーから成っていますあります。それは妨害なしであらゆる二重ヘッドのウィンド マシーンに銅の棒を導く場合があります。
頻度チェンジャーによって鋳造の速度および巻き取り装置の速度を合わせる鋳造機械と巻き取り装置機械間に速度制御装置があります。
3）二重ヘッドの巻き取り装置機械
4）冷水システム
冷水システムは循環システムです。それはフリーザー、水ジャケット、コイルのための0.2-0.4Mpa冷水を供給できます。それは150M3水プール、水ポンプ、管および冷水タワーから成っていますあります。システムに供給される水の温度は20℃-30であり、量の水流は50 M3/H.です。
電気システム。電気システムは電力および制御システムから成っていますあります。電力システムの供給力キャビネットを通したあらゆる誘導器へのエネルギー。制御システム制御順序で働くためにそれらを誓約する結合された炉、主要な機械、二重ヘッドのウィンド マシーンおよび冷水システム。結合された炉の制御システムは溶ける炉システムおよび炉システムを握ることから成っていますあります。溶ける炉操作のキャビネットおよび炉操作のキャビネットを握ることはシステムの近くで取付けられています。
5）電気制御システム
主要な機械電気制御システムはデッサン モーター、エレベーター モーターおよび電気制御システムから成っていますあります。デッサン モーターは単独で気分にさせられた制御システムです。あらゆる二重ヘッドのウィンド マシーンは単独で制御されます。とる管理委員会は二重ヘッドのウィンド マシーンのフレームで固定されます。その制御ノブはフレームの表面で固定です。冷水の電気システムはポンプ室水の壁で停止される制御箱です。それは2つの水ポンプを制御できます。
フロー チャート
真鍮のスクラップは充満装置を通して溶ける炉で（ユーザーのニーズに従って）結合されます、（原料が1#赤い銅でなければ、銅の不純物を取除くように私達の会社は溶ける炉の前に屈折した炉を設計し、取付けることができます）。液体へのWタイプ誘導器を通した銅版は上向きの銅の棒プロセスによってcrystallizerofによって鋳造物の銅の棒に木炭でカバーされる表面を通って安定した減少プロセスに転移の倉庫から把握炉に、それから滑らかに流れ、ついに同時に素早く結晶しますupcastの植物、銅の棒が2牽引のローラーを通して上向きに断続的にcasted鋳造物次にあります。強く引く機械を通した鋳造物の銅の棒、およびwheelframe、それから合わせる速度銅の棒を巻くために自動ウィンド マシーンにギヤを。
支払項目
支払の言葉:先立って30%T/T、配達の前の70%T/T。
設置サポート
販売人はバイヤーの工場に機械取付けを指示するために2-3人のサービス エンジニアを差し向けます;バイヤーは賃金のUSD100/day/personを支払うべきです。バイヤーは旅費および調節を担当します。

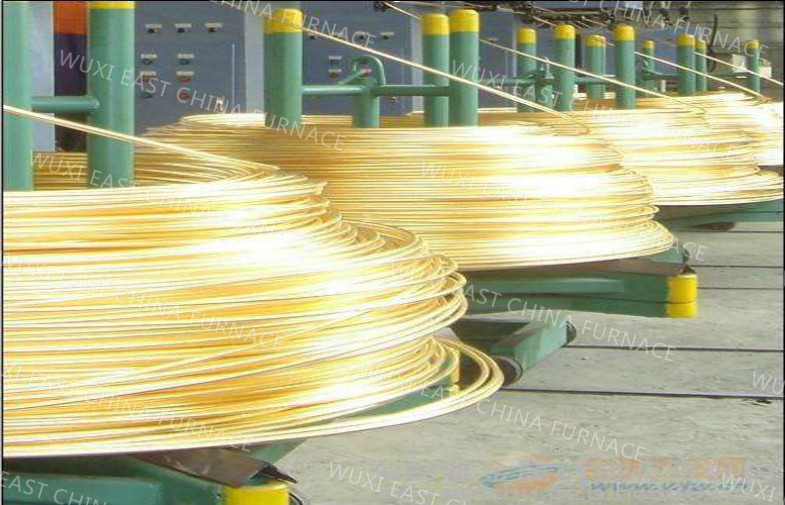

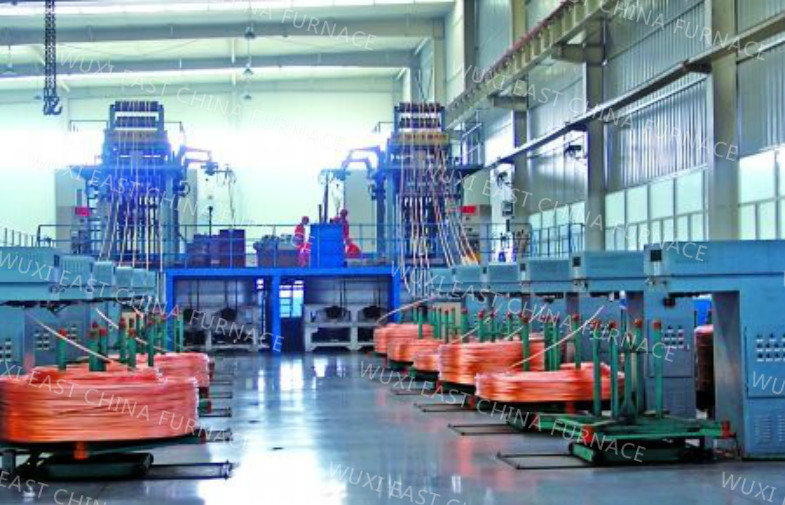

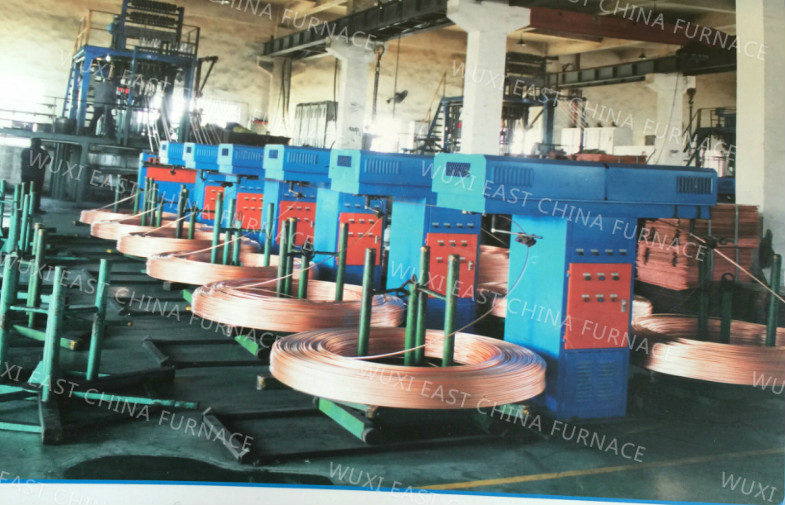

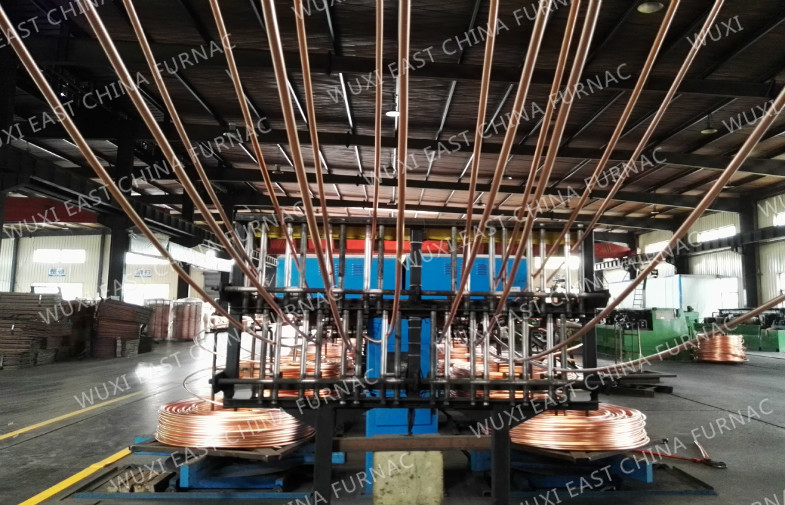

プロダクト映像
